用高精度玻璃微细加工技术制作的DOE・扩散板

使用用途

  • 传感
  • AR/VR/MR
  • 监控
  • 投影仪
  • 通信
  • 照明
  • 激光加工

衍射光学元件(DOE)

特征

  • 从设计、加工到评估一站式服务体制
  • 充分运用材料和微细加工技术实现高性能设计
  • 低零级光、高效率、高耐久性
  • 满足广角化要求
  • 多点(可实现数万点以上的分束图形)
  • 多级加工

什么是衍射光学元件(DOE)

DOE是一种利用光的衍射现象,在空间上对激光进行分束的元件。DOE表面具有通过模拟设计的微细结构,可对分束后的激光光束进行控制,从而输出各种光束图。

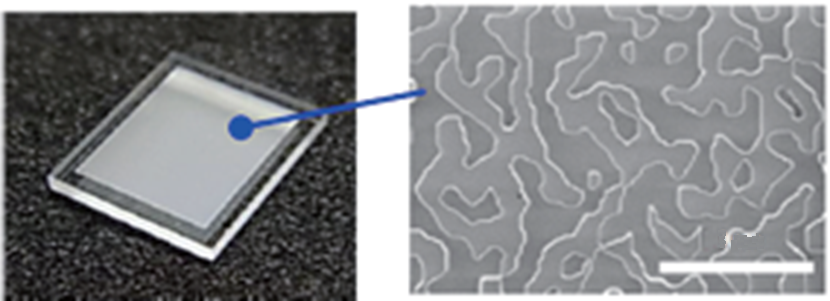

DOE元件的外观和表面精细结构

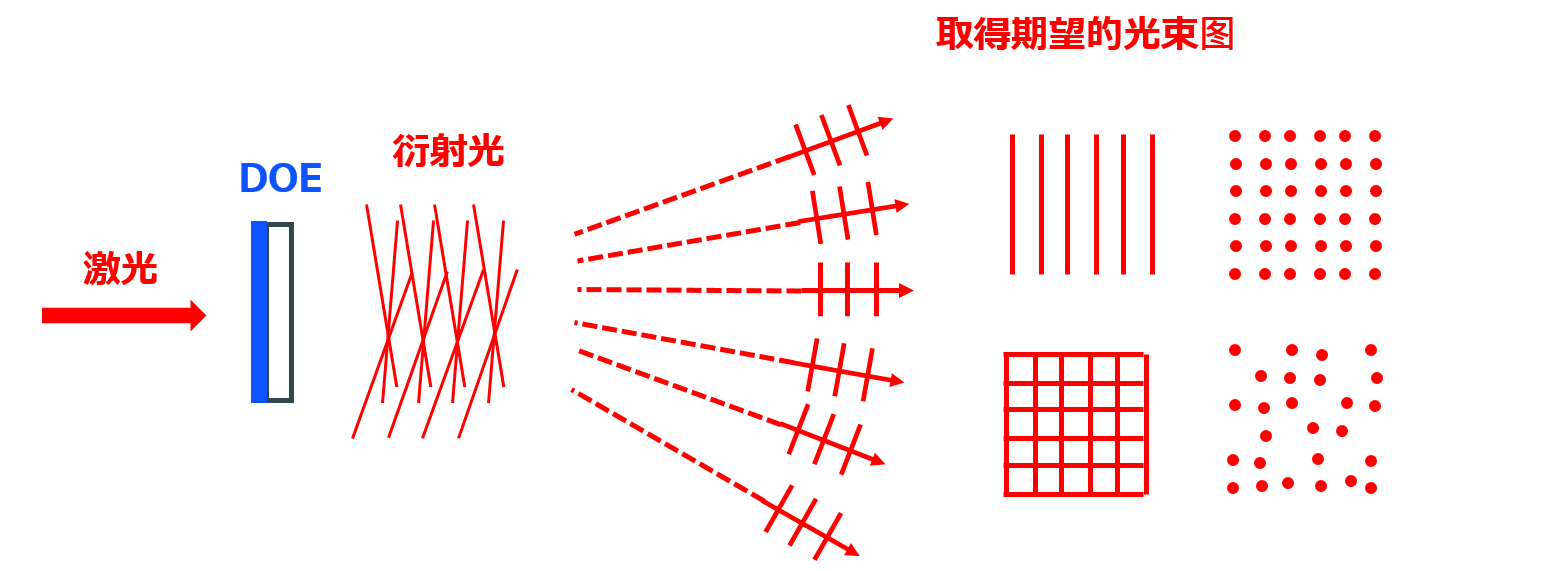

DOE元件可使激光发生衍射,并控制光束

AGC的DOE

AGC运用在拾光器元件及通信元件方面所积累的、独自开发的光学设计及微细加工技术、量产技术,不断对DOE进行研发和制造。此外,还可提供其他组合光学元件及覆膜技术的解决方案。
灵活运用所积累出的光学设计能力及玻璃加工技术,在零级光(没有经过衍射而穿过元件的光)的控制、广角化及多点化等性能方面、以及玻璃特有的耐热性、耐光性、耐湿性、低热膨胀等可靠性方面发挥产品优势。

DOE的设计例

以下是使用AGC试制的DOE对光线进行衍射的照片。除此之外还有丰富的图案及波长制作经验。敬请垂询详情。

标志

约1000点的点状图

均匀投影图案

玻璃扩散板

特征

  • 充分运用玻璃材料和微细结构加工技术实现高性能设计
  • 平顶、 1/cosnθ等强度分布
  • 方形、圆形等扩散曲线
  • 可单独控制X方向/Y方向的扩散角度
  • 满足广角化要求
  • 区域外漏光少,效率高
  • 运用独自开发的设计软件和专有技术,根据用途进行定制化设计

通过精密控制表面结构,实现期望的强度曲线。如果使用类似磨砂玻璃的扩散板,则激光在远场将呈现高斯分布式曲线,但使用AGC扩散板,则可让光线呈圆形或方形扩散。还可控制强度分布,取得具有更佳截止性能的曲线。

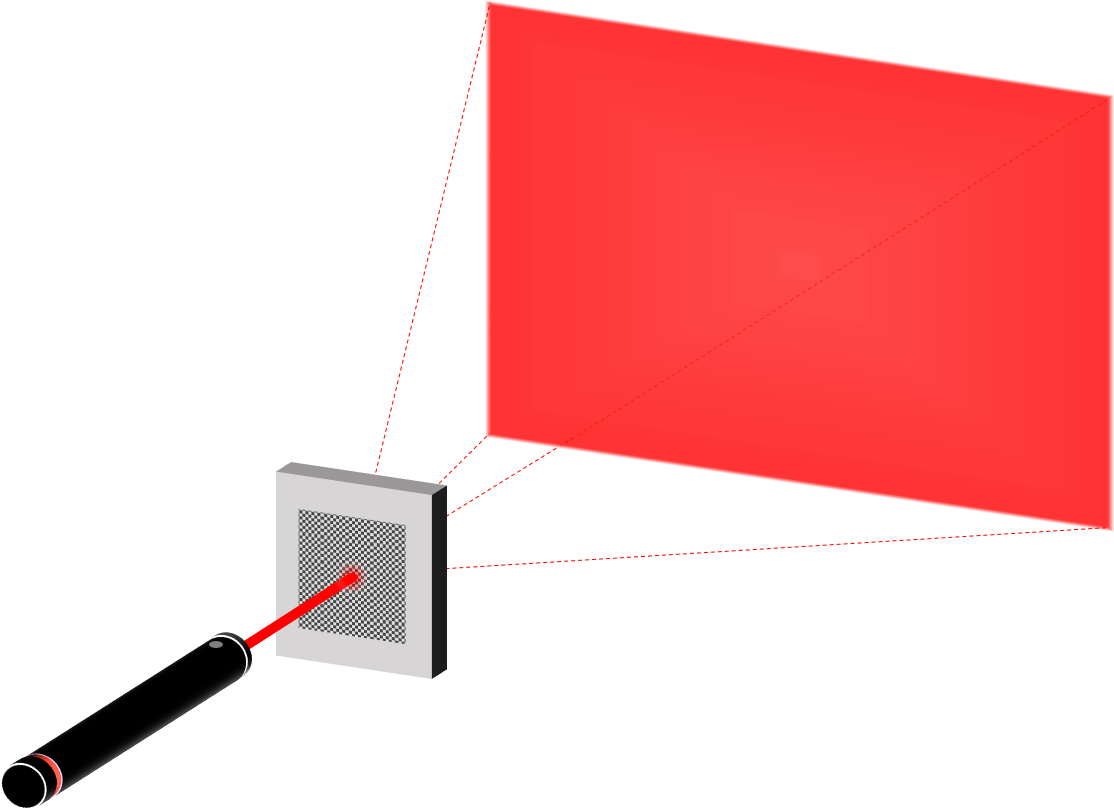

通过扩散板,可均匀扩散光线

磨砂玻璃板

平顶扩散板

AGC的平顶扩散板

AGC的扩散板完全由无机材料构成,因而容易进行AR等涂布,比聚合物扩散板更加高效,在可靠性方面还具有高耐热、高激光损伤阈值等优点。
通过控制扩散板表面的微细结构,可形成强度分布均匀的光线及具有特定分布的光线。此外,还可提供其他组合光学元件技术及覆膜技术的解决方案。

扩散板设计例

以下是使用AGC试制的扩散板进行光线扩散的照片。光线可呈方形或圆形扩散,还可按照波长进行调节。

正方形扩散

长方形扩散

圆形扩散

强度曲线方面,可让其形成平顶或1/cosθ式分布。还有其他各种制作经验,敬请垂询详情。

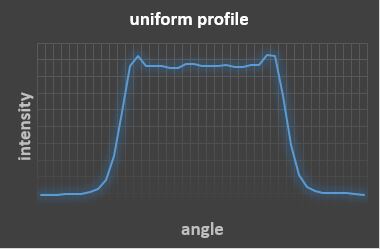

平顶强度分布

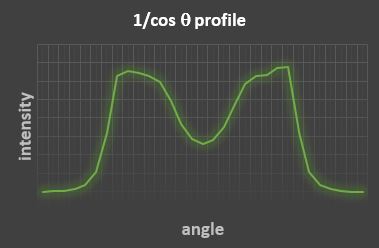

1/cosnθ强度分布

适用于3D传感

近年来,三维传感技术开始广泛应用于测量、人脸识别、电子结算、监控、车载、LiDAR等领域。代表性方法包括Stereo vision方法、Structured light方法、Time of flight (TOF)方法等,针对各种方法我们也加快了开发的步伐。
Structured light方法主要使用DOE,将激光在DOE中形成的图案投影到被测物体上,然后通过摄像机进行捕获,从而取得三维信息。TOF方法主要使用扩散板,通过计算扩散板形成的光线到达对象物体然后再返回的时间,从而取得三维信息。AGC可向三维传感市场提供各种各样的解决方案,除了本页介绍的DOE、扩散板外,AGC的商品还包括红外透射盖板玻璃、具有高反射率和高导热性的玻璃陶瓷封装基板(GCHPTM)、光学滤镜、玻璃镜片等。

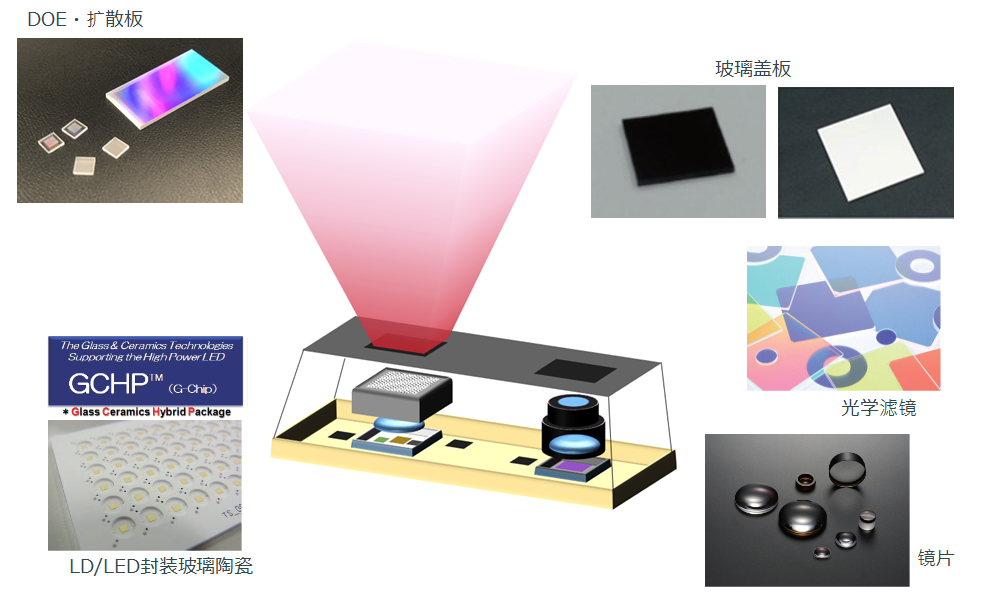

DOE、扩散板 玻璃盖板 LD/LED封装玻璃陶瓷 光学滤镜 镜片

可适用于3D传感的AGC部件

表. 各种3D传感方法和AGC商品

Stereo vision Structured light Time of flight (TOF)
原理 利用2台摄像机的视差 根据所设计的投影图案重新构建 计算光反射回来的时间
用途 手势识别传感器
AR/VR/MR
人脸识
手势识别传感器
检查仪
AR/VR/MR
LiDAR
3D投影
手势识别传感器
LiDAR
可根据您的需求提供各种光学部件方案
敬请垂询详情
AGC的光学部件 光控制 波长板 DOE&扩散板
聚光、校准 镜片
盖板 高强度玻璃、红外透射玻璃
IR滤镜 多层膜涂层
LD/LED封装基板 GCHPTM
