电子材料

运用在玻璃、化学和陶瓷事业中积累的材料、加工、表面处理及成型等各种先进技术、以期成为尖端电子产品领域的中流砥柱。

电子材料

运用在玻璃、化学和陶瓷事业中积累的材料、加工、表面处理及成型等各种先进技术、以期成为尖端电子产品领域的中流砥柱。

用于半导体和 MEMS 工艺的材料

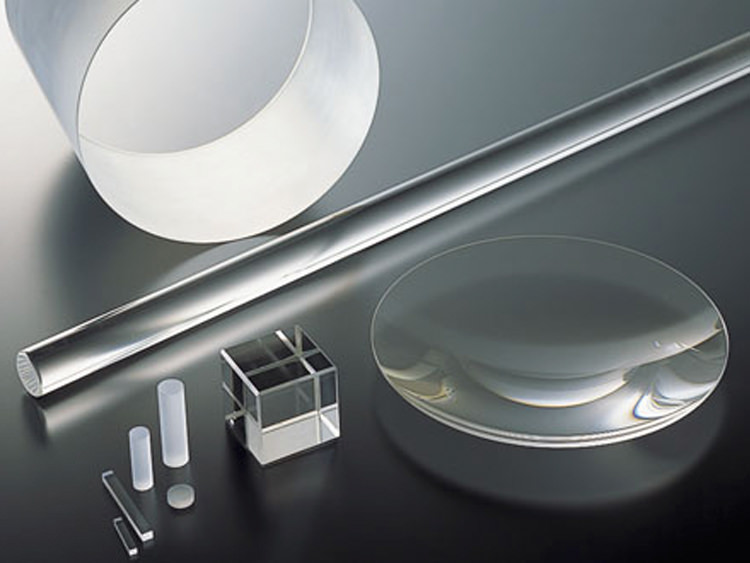

  • 合成石英

    半导体工程用高纯度、高品质、高性能玻璃

    运用多年积累的精密玻璃、精细化学品和精密工业陶瓷的研发技术、AGC制造的高纯度、高品质、高性能玻璃不仅适用于日新月异的半导体制作工艺、还可用作各种光学元件。

    产品名称

    合成石英玻璃 AQ系列

    用途

    半导体和液晶光刻装置的镜片材料 光掩膜基板 其他光学材料 玻璃晶片

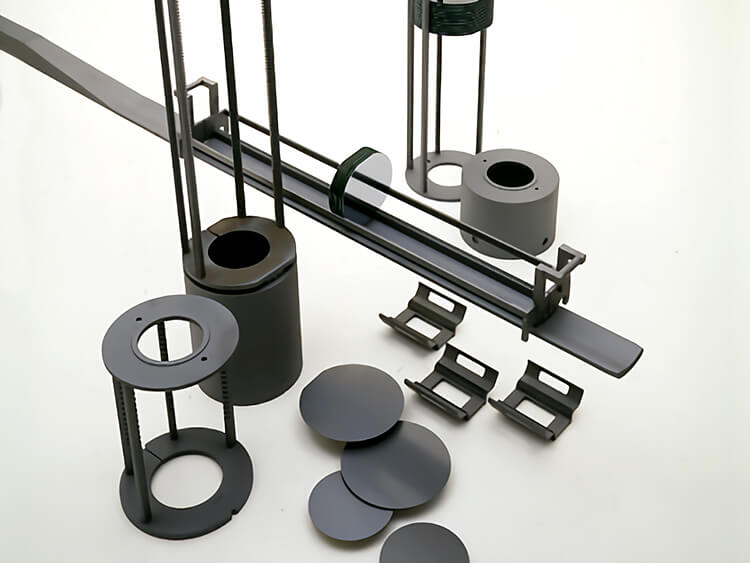

  • 碳化硅 SiC

    高纯度、高强度、低热膨胀陶瓷

    碳化硅（SiC：Silicon Carbide 产品名称：ROICERAM-HS）、拥有高纯度、高强度、低热膨胀的特征、同时兼具耐酸性、耐热性的优点。主要用于高温下使用的半导体制造设备的配件、且拥有30年以上的使用成果。并由此研发出各种各样的技术、在近年被运用于LED、太阳能电池、SiC功率半导体装置之中。

    产品名称

    ROICERAM®-HS

    用途

    半导体热处理夹具

  • CMP研磨浆

    提供与CMP过程相对应的研磨浆＋研磨方案

    活用从颗粒状到浆状原料都可综合生产的这一优点、可提供CMP过程所需的浆状原料+研磨方案。这是种实现了高平坦化的多层构造技术、用于氧化膜、配线材料等、达到了浆状原料的最佳效果。

    产品名称

    氧化铈 CMP研磨浆

    用途

    氧化膜抛光 铜布线抛光 多晶硅膜研磨

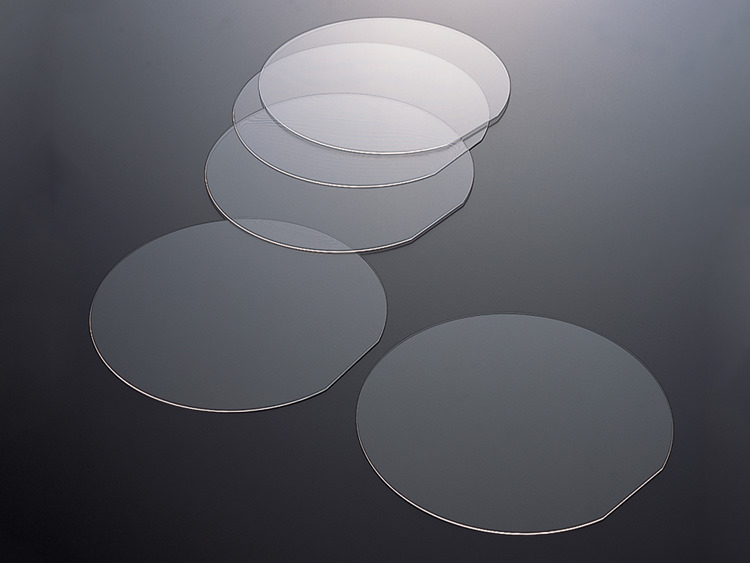

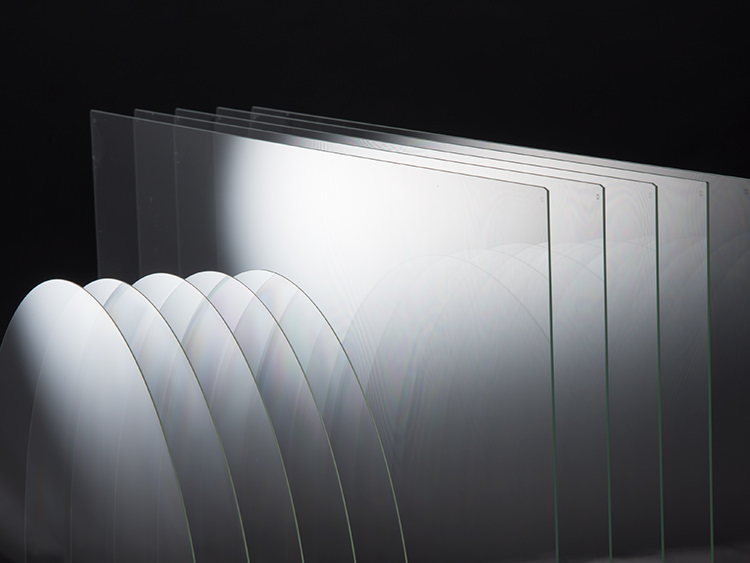

  • 半导体封装用玻璃基板

    半导体封装用玻璃基板

    在半导体、MEMS封装市场上需求很高、以具有广泛熱膨張係数（CTE：Coefficient of Thermal Expansion）作为特征的新型玻璃基板。作为盖板玻璃、或者是特定工序的支撑基板具有各种合适的CTE、以及平坦光滑的特点。形状可对应φ300mm左右的晶圆、或者是边长500mm的模块尺寸。

    产品名称

    半导体封装用玻璃基板

    用途

    晶圆尺寸封装盖板玻璃基板 晶圆尺寸封装背板玻璃 玻璃基板支撑装置 模块级封装玻璃基板支撑装置

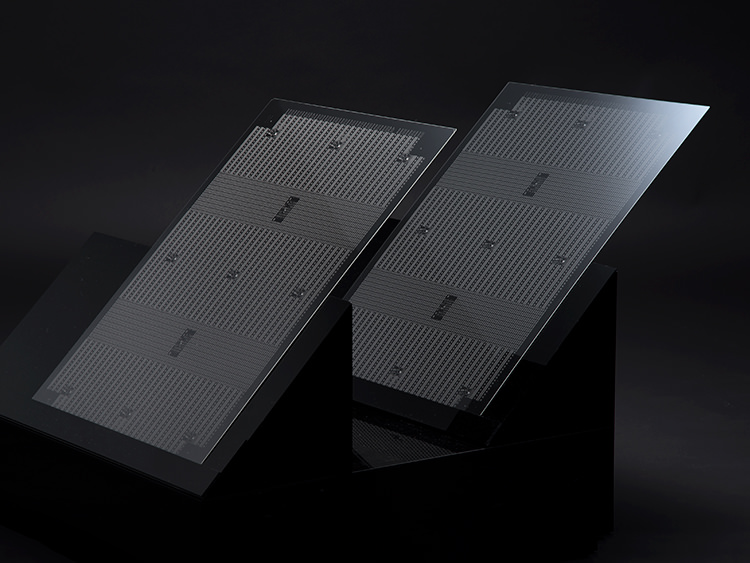

  • 微孔玻璃基板

    开有微孔的玻璃基板、使玻璃制造的3次元电路板成为可能

    在薄版型玻璃基板上按照客户要求进行微细孔成型。可以用于半导体封装的三次元回路基板、也可以用于其他广泛领域。

    产品名称

    微孔玻璃基板（Through Glass Vias）

    用途

    半导体封装立体回路基板 玻璃中介层 3D玻璃IPD MEMS 传感器设备

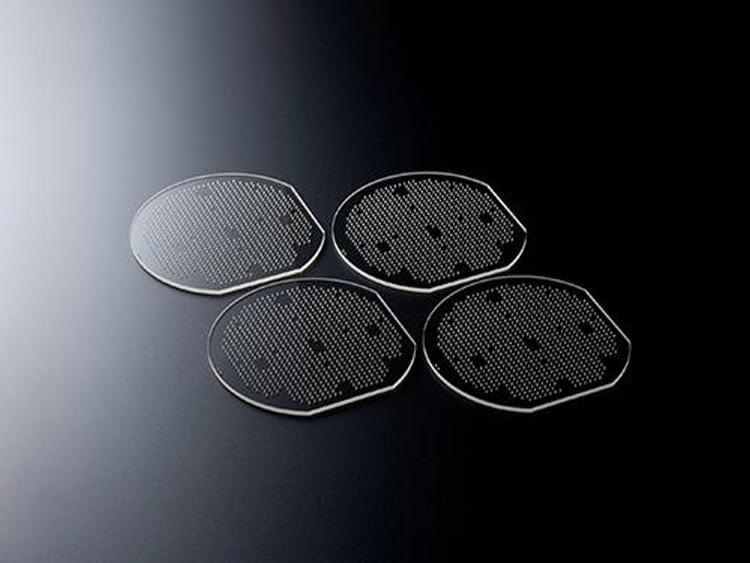

  • 正极连接用基板玻璃

    拥有与硅极为近似的膨胀系数的玻璃

    可在低温低电压的情况下进行阳极接合、可以在各温度下最大程度减少与硅相结合时产生的形变。这是一种与硅的膨胀系数十分相近的矾土硅酸玻璃。

    产品名称

    SW玻璃基板

    用途

    压力传感器 加速度传感器等

复合材料

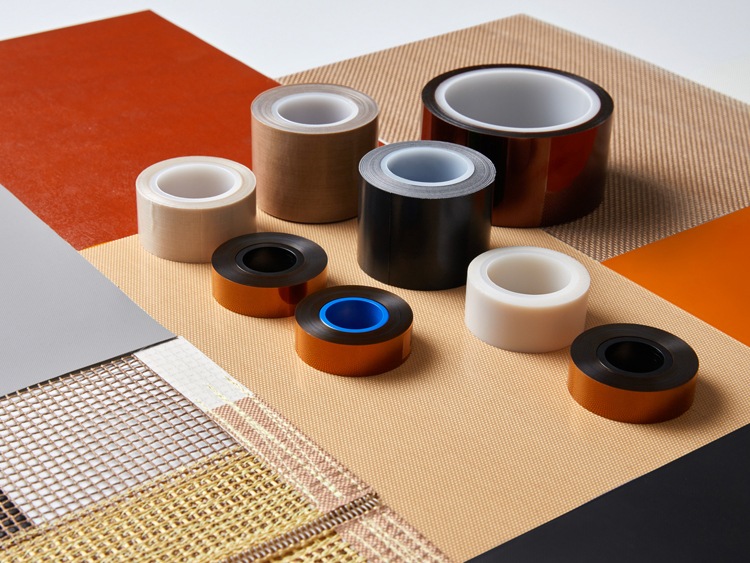

  • 工业用PTFE复合材料

    AGC生产和销售包括织物、传送带、硅胶胶带，PI复合膜材在内的多种产品。

    AGC在PTFE和有机硅涂层工艺技术的基础上研发了PTFE复合材料。由于其优异的耐温性能、不粘性和耐化学性能，PTFE复合材料被用作半导体、显示器、电池、电子、建筑膜材、食品加工和其它一般工业等各个行业的关键部件。

    产品名称

    工业用PTFE复合材料

    用途

    半导体、显示器、电池、电子、建筑膜材、食品加工等

    详细信息

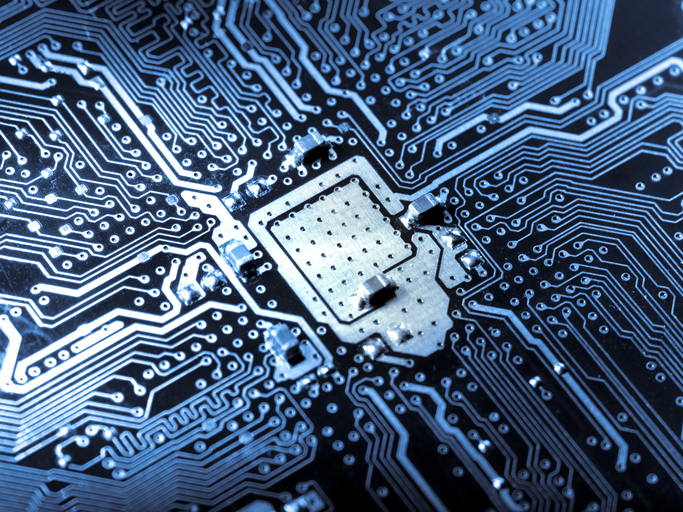

  • 印刷电路板的原料

    AGC专注于高频、高速线路板（PCB）材料的研发与生产。其产品广泛的应用于无线网络通信、固定网络通信、智能汽车、航空航天、国防以及下一代卫星通信。

    CCL：Copper Clad Laminate的简称。
    CCL是通过将铜箔层压到树脂浸渍的玻璃织物片材的两侧而形成的。加工后的最终产品是作为印刷电路板一部分的电子电路。
    AGC 复合材料部门的CCL产品使用低介电损耗树脂材料，例如 PTFE 树脂材料和各种热固性树脂材料。

    产品名称

    CCL: 覆铜板及半固化片

    用途

    电子线路板

    详细信息

光学材料

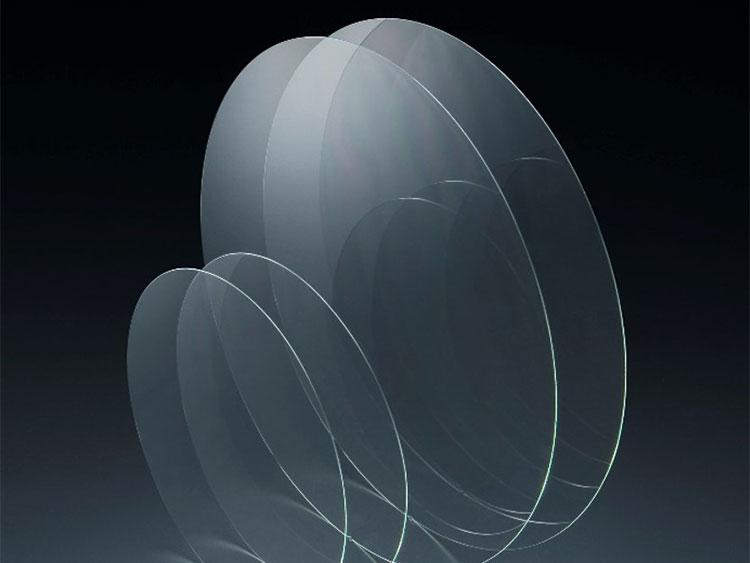

  • 高折射率玻璃基板

    AGC的高折射率玻璃基板作为适用于新一代显示器的玻璃基板，具备广视角和图像清晰度所需的所有特性。

    AGC成功开发出AR/MR眼镜专用玻璃基板，并做好了量产准备。AGC的高折射率玻璃基板具备高折射率、高透过率、高平坦度、表面光滑度等各种特性。

    产品名称

    高折射率玻璃基板

    用途

    用于AR智能眼镜的光波导玻璃基板 用于车载抬头显示的光波导玻璃基板 感知设备

    详细信息

  • DOE、扩散板

    实现高性能、高可靠性、高耐光性的微细玻璃光学元件

    用高精度玻璃微细加工技术制作的DOE・扩散板

    产品名称

    衍射光学元件（DOE）、玻璃扩散板

    用途

    感知设备 AR/VR/MR 照明 通信 安全 激光加工

    详细信息

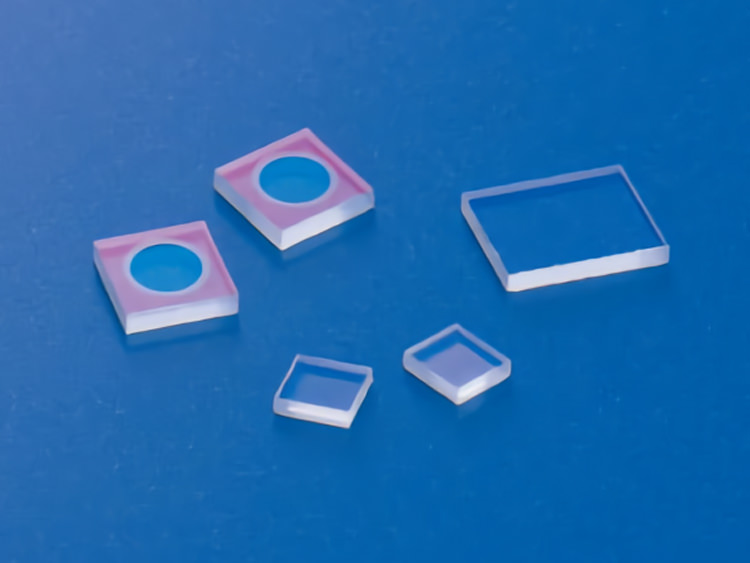

  • 波长板

    玻璃材质的AGC波片适用于各种需要高可靠性的用途。实现低阶数、低波像差、宽波长范围、波长选择、图案化等客户需要的光控制。

    AGC独创的偏振控制技术可实现高效的偏振分束器功能。我们通过高精度的微细加工技术保证稳定的产品质量，并以液晶材料技术、超精密玻璃加工技术和复合化技术为基础，提供多样的解决方案。

    产品名称

    波长板

    用途

    光学通信器 (Wavelength Selective Switch 等 ) 光学成像仪器

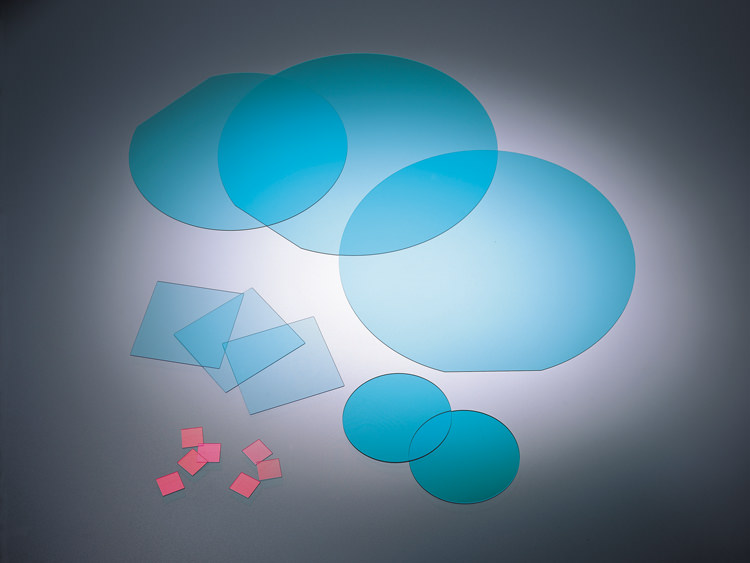

  • 红外线吸收玻璃滤镜

    用于数码相机的色彩校正滤镜

    使手机相机、监视摄像头、车载相机,数码相机等的CCD与CMOS图像传感器与视觉相吻合的滤光镜。

    产品名称

    NF玻璃滤镜

    用途

    数码相机（单反相机、卡片机） 手机摄像头 工业设备用摄像头 监控摄像头 车载摄像头 用于照相机等图像识别装置的数字图像输入装置

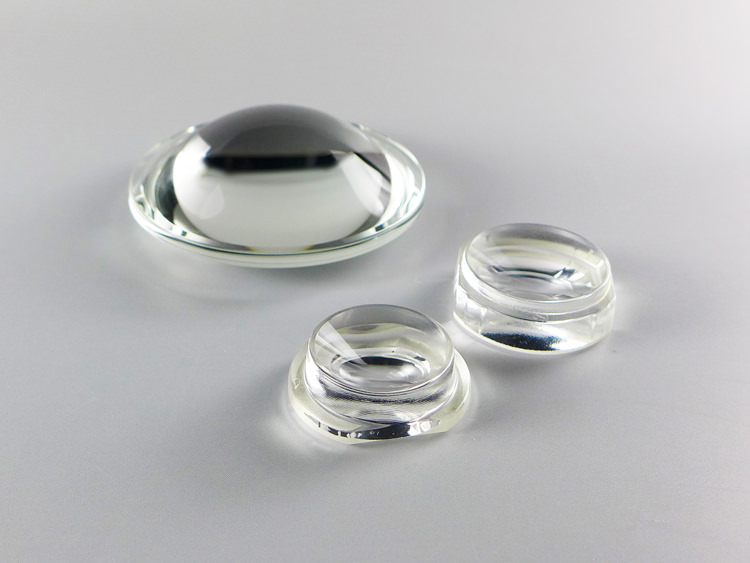

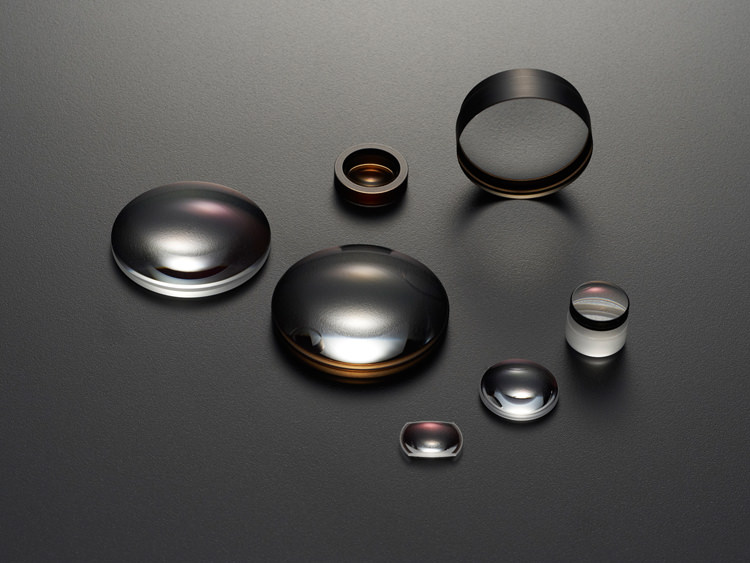

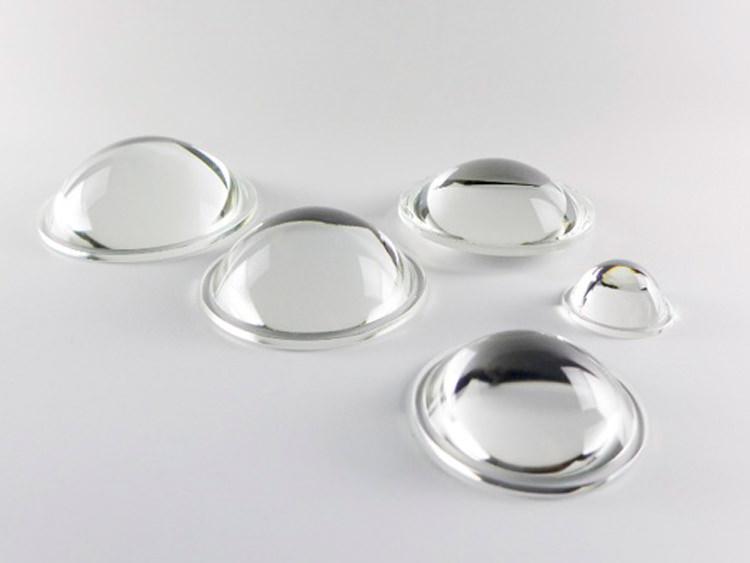

  • 非球面透镜

    提高光学仪器性能的非球面玻璃模制透镜

    使用玻璃成型精密技术制造、用以提高光学仪器的性能。

    产品名称

    非球面玻璃模制透镜

    用途

    数码相机 数码摄像机 监控摄像机 投影仪 车载相机 光通信

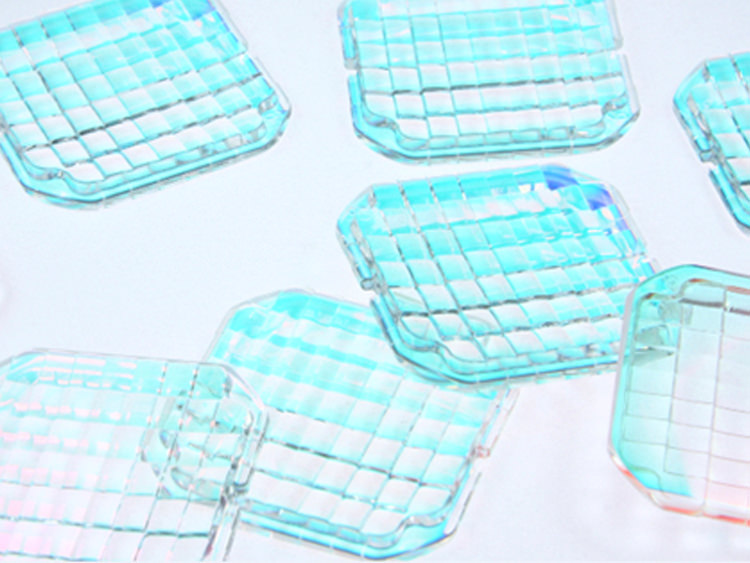

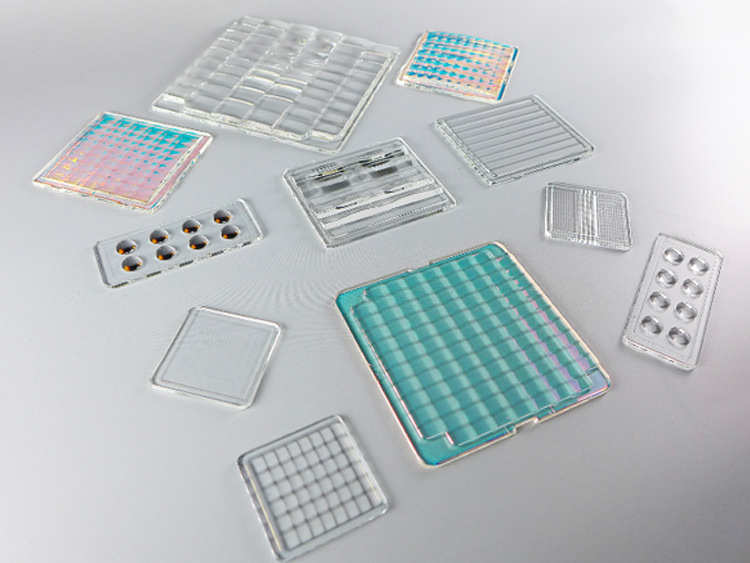

  • 微型透镜阵列

    AGC的微型透镜阵列由玻璃制成，与树脂成型品相比，具有更高的耐光性和稳定的热特性，也可用于需要高可靠性的用途。

    AGC以高精度的玻璃微细加工及成型技术、复合化技术为基础，提供多样的解决方案，在融入原创设计的同时实现客户需要的光控制（形成均匀照明等的投影图案）和稳定的质量。

    产品名称

    微型透镜阵列

    用途

    CCD/CMOS图像传感器光通信设备（collimation、coupling lens 等） 光学接口 CPO（Co-Packaged Optics）数码相机 高亮度LED 有机LED

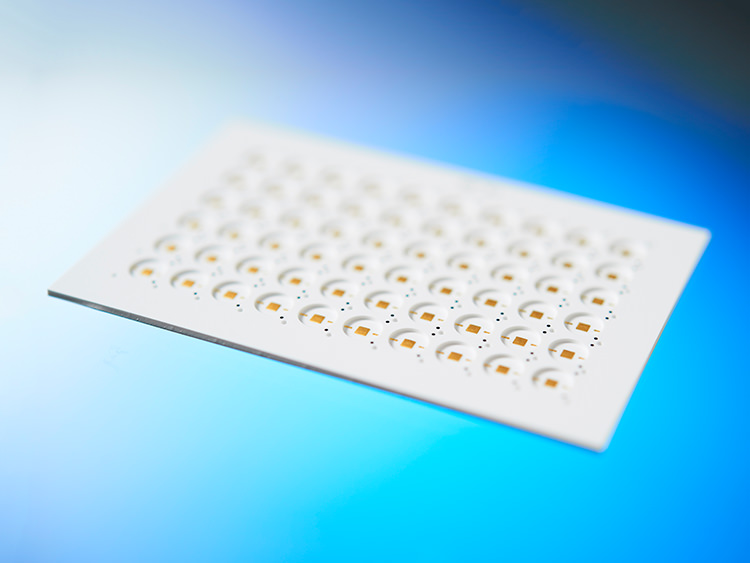

  • 玻璃陶瓷混合封装基板

    更高辉度, 更高输出功率的LED, 半导体激光器领域中被用作封装基板时, 也将发挥其优异的特性。

    通常LED的发热量随着输出功率的增加而增大，但GCHP™在散热性和防变色防老化的可靠性方面均优于
    现有的封装用基板，因此可实现从紫外线到红外线的波长范围宽广的LED产品的高功率化，并提高耐久性。
    此外，在可见光范围内，GCHP™的反射率比氧化铝基板高约20%，因此可提高辉度。
    今后，在预期市场规模会扩大的半导体激光器领域，GCHP™的散热性能也可为提高输出功率做贡献。

    产品名称

    GCHP™

    用途

    室外照明 路灯 隧道照明 车载照明 工厂照明 UV照明 植物照明 医疗照明

    详细信息

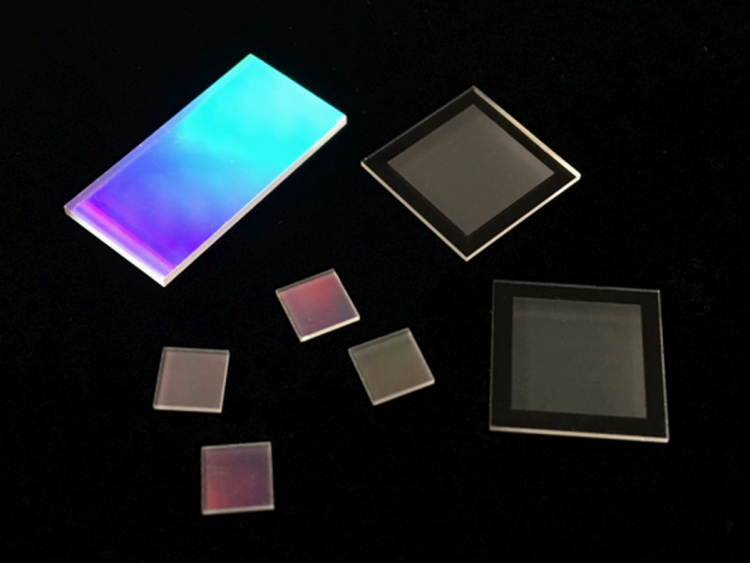

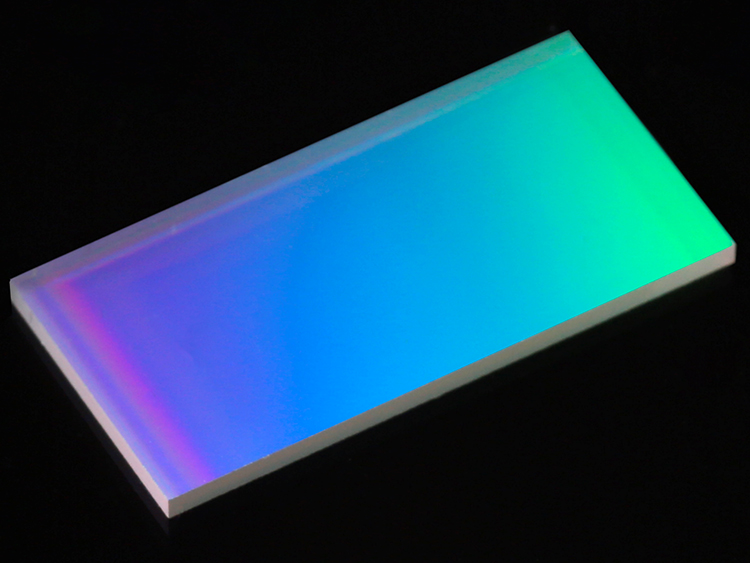

  • 透过型衍射格子

    AGC的透过型衍射格子可用于光通信和 LiDAR 等各种设备。运用独有的光学设计、微细加工、镀膜技术，满足客户的要求。

    AGC运用独创的各种技术及量产技术，拥有丰富的透过型衍射格子的开发、试制和量产实绩，为客户提供最佳解决方案。

    产品名称

    透过型衍射格子

    用途

    光通信设备 LiDAR Attenuator 光谱分析仪

光学薄膜

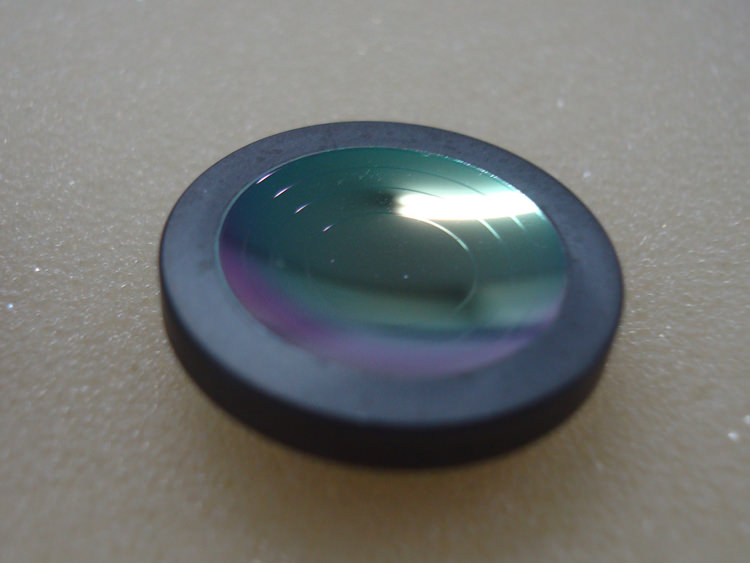

  • 防反射膜

    抑制表面反射、提高透过率

    利用单层或者多层介电薄膜形成光学材料的表面、从而防止表面形成反射进而可以提高透光率。

    产品名称

    防反射膜

    用途

    使用透镜的产品 加工仪器 医疗 测量仪器等

  • 分束器

    可以选择任意波长、将偏光成分分离开来

    将部分入射光线反射、或透过的滤网。并且可以将p偏振光和s偏振光分离。

    产品名称

    分束器

    用途

    半导体和液晶光刻设备 激光干涉仪 测量仪器等

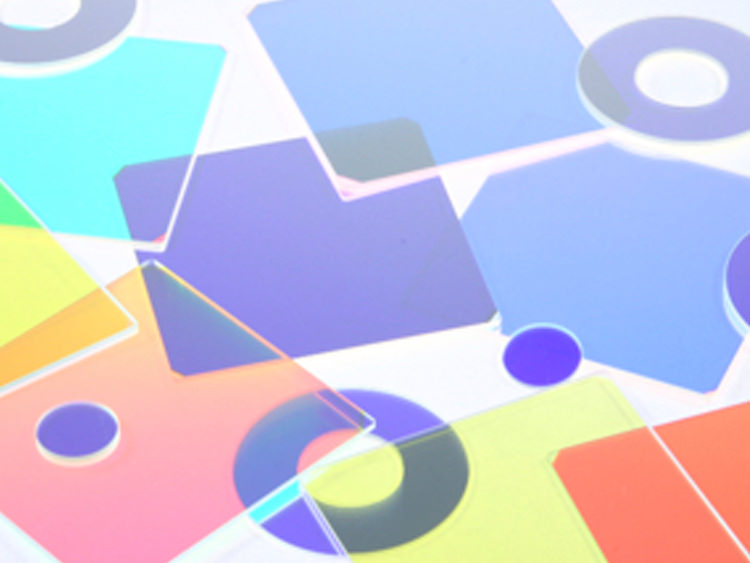

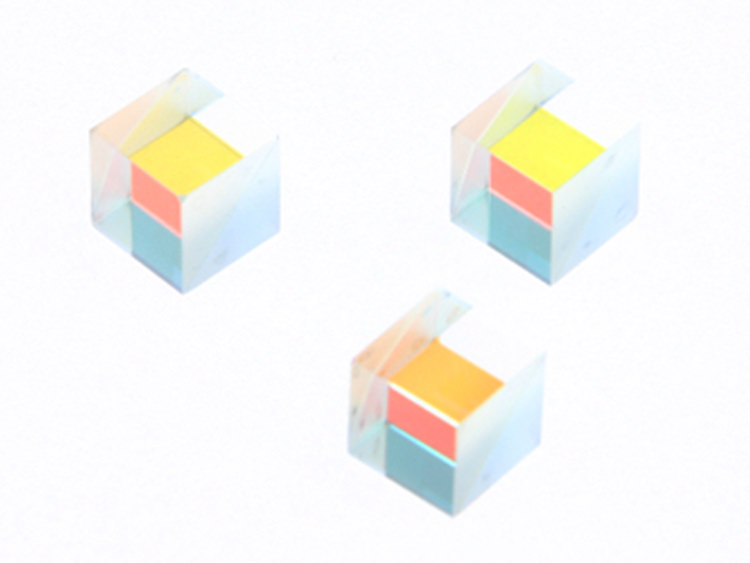

  • 干涉滤光片（双色镜）

    通过改变入射角度调整透过与反射。能够适应各种波长的光

    利用不同折射率的介电质多层膜、将两个以上的波长区域的光分离。通过这个作用可以将特定色彩取出。使用斜入射的方式、将特定区域的光线反射、让其他区域的光线通过。标准做法有将蓝、绿、红三原色从白色光中分离。另外也可以从三原色合成白色光。

    产品名称

    双色镜/滤光片

    用途

    电视摄像头 液晶投影仪 彩色放大机 彩色传真 照明 其他光学系统等

聚碳酸酯

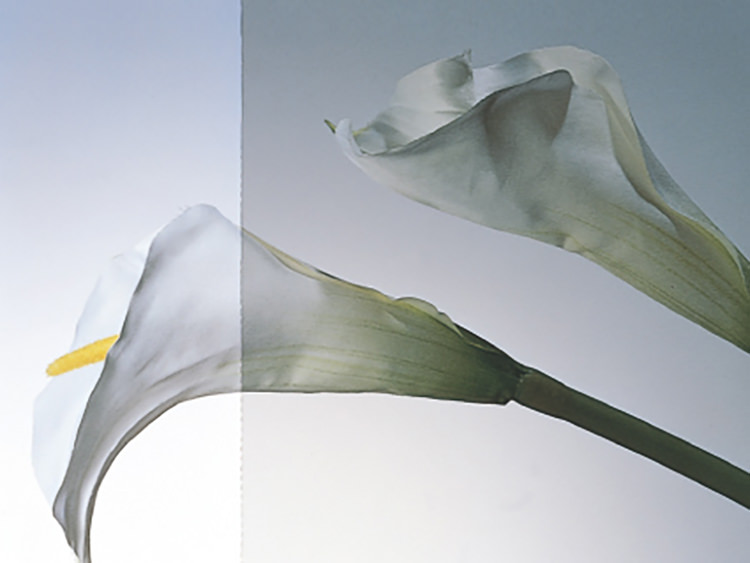

  • 聚碳酸酯薄膜

    聚碳酸酯薄膜

    有着优良的耐冲击性及耐燃性的薄膜状聚碳酸酯。可作为汽车、家电、办公机器等的零件使用。

    产品名称

    CARBOGLASS™ FILM

    用途

    家电 办公机器 汽车等的铭牌触摸屏

  • 普通及高性能聚碳酸酯板材

    普通及高性能聚碳酸酯板材

    约为玻璃耐冲击强度200倍的不易碎聚碳酸酯板。重量约为玻璃的一半、便于切割、成型等加工。广泛应用于建材、工业材料等领域。

    产品名称

    CARBOGLASS™

    用途

    隔离屏风 灯罩 售票窗口 各种外壳

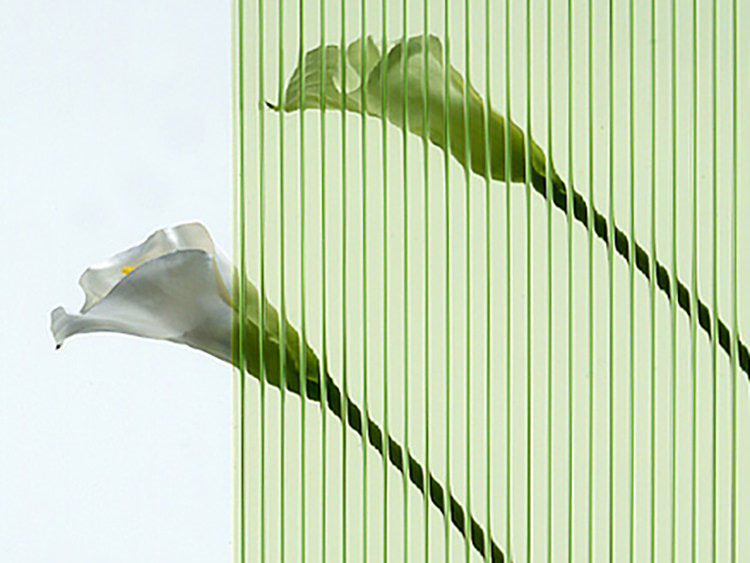

  • 隔热高耐候聚碳酸酯中空板材

    聚碳酸酯中空板材

    是一般的聚碳酸酯重量的80%、且兼具强韧性。广泛应用于房顶、顶灯、车棚、围栏、隔板、广告牌用原板等领域的聚碳酸酯板。

    产品名称

    TWINCARBO®

    用途

    隔离屏风 隔板 招牌板

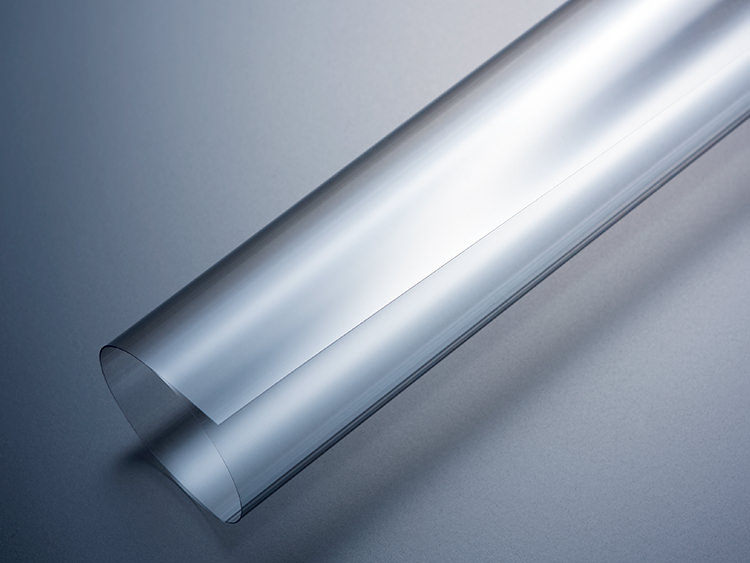

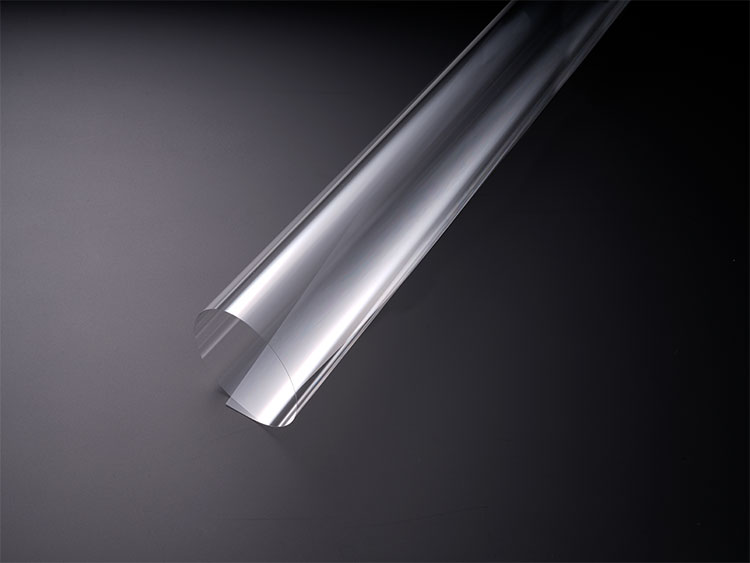

  • 用于光学应用的聚碳酸酯薄膜

    用于光学应用的聚碳酸酯薄膜

    除了具有聚碳酸酯原本的耐冲击性和耐燃性之外，还具有优良光学特性的薄膜状聚碳酸酯。
    还支持添加所需特性（包括各种涂层等）的定制，可用于以汽车、家电等的光学用途为主的各种用途。

    产品名称

    CARBOGLASS® C110C-LR

    用途

    家电 汽车平视显示器 汽车调光天幕

其他

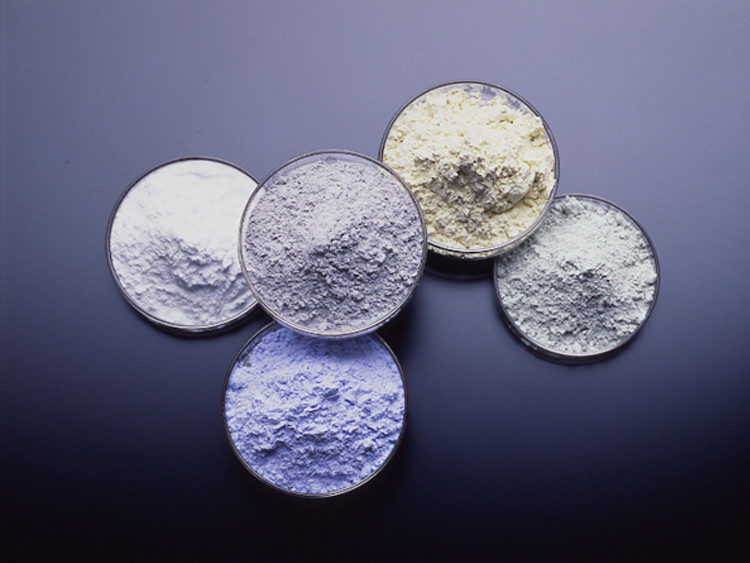

  • 玻璃粉、玻璃浆

    用于绝缘、密封等电子领域专用的玻璃粉

    可以提供多种形态的产品、如粉末、浆料、成型体等、按绝缘、密封、防护等用途、主要应用于各种电子领域。通过发挥本公司在成分设计、调研分析方面的优势、作为一种高性能电子材料、玻璃材料的应用领域正在不断扩大。

    产品名称

    玻璃粉、玻璃浆

    用途

    LTCC基板 混合集成电路 芯片部件（电容器、电感器）

    详细信息

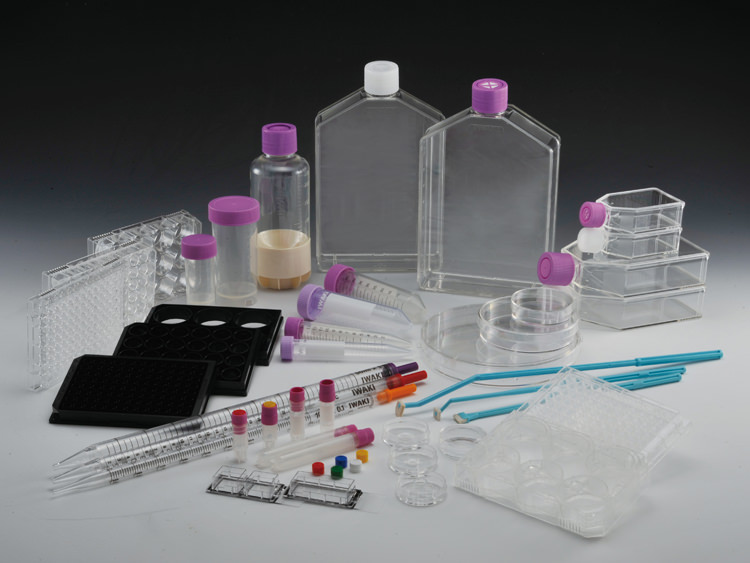

  • 细胞组织培养用产品

    值得信赖的“IWAKI”系列细胞培养用塑料制品

    提供大家熟知的海豚标志的各种医用组织培养用塑料制品。我们追求高品质与高使用性能、坚持日本制造的细致服务及对新产品开发的热情。目前被很多细胞培养研究机构、再生医学研究机构采用。

    产品名称

    细胞组织培养用制品

    用途

    生物技术研究 生命科学研究

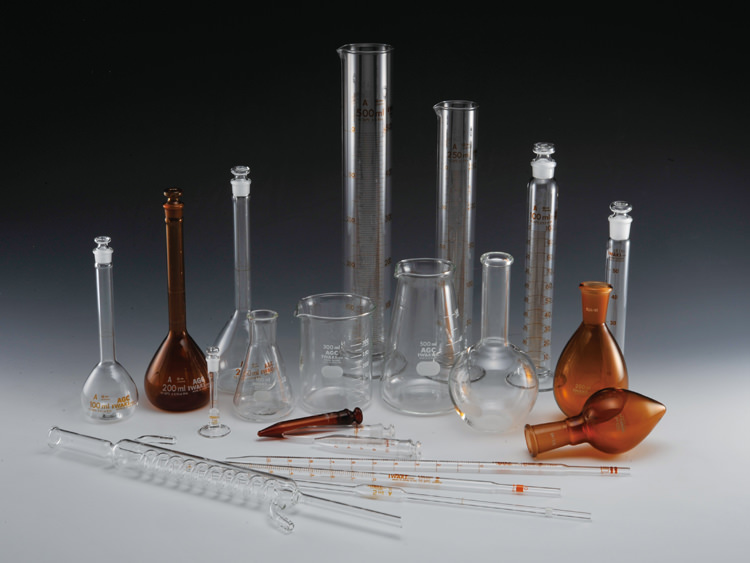

  • 物理化学实验用玻璃制品（烧杯、烧瓶等）

    物理化学实验用高品质耐热玻璃制品

    提供化学实验所使用的耐热玻璃器具（烧杯、烧瓶）、环境领域相关的玻璃制品。追求高品质以及使用性能、为生命科学技术领域的发展做贡献。

    产品名称

    物理化学实验用玻璃制品

    用途

    用于环境测量 生物技术研究 生命科学研究

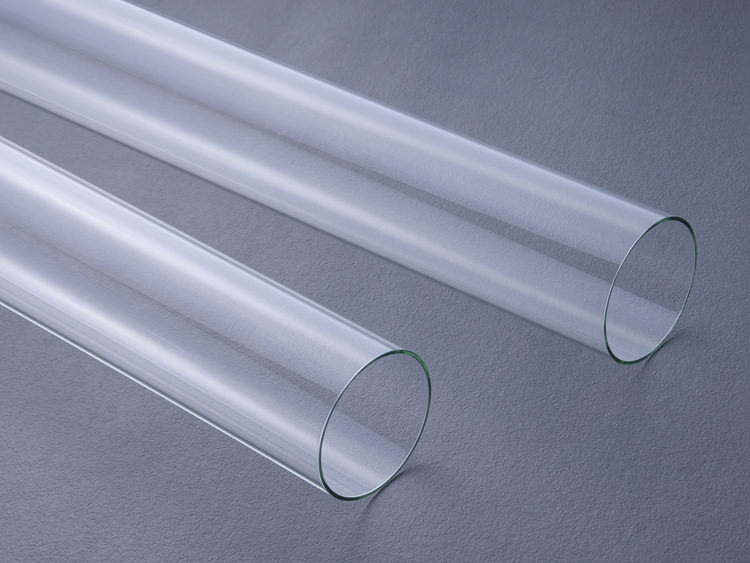

  • 硼硅酸玻璃管、玻璃棒

    具有优异耐热性、耐久性的硼硅酸玻璃管、玻璃棒

    硼硅玻璃制试管、玻璃棒作为化学实验中的玻璃制品拥有广泛的应用成果。符合化学分析用玻璃器具（JIS-R3503）中对玻璃产品材料的规定、拥有优秀的性能。

    产品名称

    硼硅酸玻璃管、玻璃棒

    用途

    物理化学实验用玻璃 化工设备

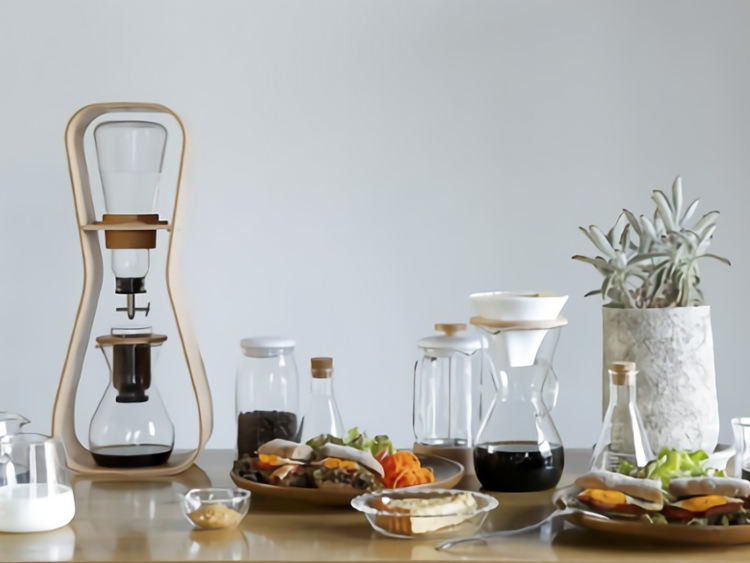

  • 耐热玻璃餐具

    从食材的事前准备、烹饪到用餐和保存、满足日常使用的耐热玻璃餐具

    发挥耐热玻璃（硼硅酸玻璃）优异的耐热性与耐药性、制作成家用餐具和烹饪工具（玻璃碗、杯、茶壶咖啡壶、储物器皿等）。特点是不易串味。

    产品名称

    iwaki耐热玻璃餐具 怡万家®

    用途

    厨房用品 餐具
