旭硝子株式会社(本社：東京、社長：瀬谷博道)は、建築用複層ガラス｢ペヤグラス｣の高機能製品に使用されるＬｏｗ−Ｅガラス(低放射ガラス)の設備投資を決定し、鹿島工場にて大幅な生産能力の増強を図ることとしました。

　Ｌｏｗ−Ｅ(Low-Emissivity)ガラスとは、通常のフロートガラスに金属膜をコーティングし放射率を小さくすることで伝熱が小さくなるという特徴を有するガラスです。複層ガラスの材料として使用することで、断熱性をより一層高めると共に、夏場の遮熱性をも高めることができ、冷暖房両方の負荷を軽減し省エネ性に優れた開口部の実現に貢献します。

　開口部の断熱化を図ることは、冷暖房エネルギー費の節約という経済効果だけでなく、石化燃料消費量の抑制という見地からＣＯ2排出量削減等の地球環境問題に取り組むためには欠かせない要素です。また同時に、開口部の断熱化は結露の防止や同一室内での室温格差(コールドドラフト)を減少させる効果があり、住環境の快適化を促進する効果があります。

　この様なニーズが近年さらに盛り上がり、複層ガラスに対する需要は大幅に伸びていると同時に、更に高性能・高機能化が求められており、Ｌｏｗ−Ｅガラスを用いた複層ガラスが今後主流になるものと期待されています。複層ガラスの内Ｌｏｗ−Ｅガラスを用いたものの比率は現在国内においては約１０％程度ですが、欧米ではすでに４０％程度に達しており、複層ガラスの普及と相俟ってＬｏｗ−Ｅ複層ガラスの需要は今後飛躍的に伸びるものと考えられます。

　当社では既に１９８８年より建築用Ｌｏｗ−Ｅガラスの生産を開始しており、鹿島工場において年産約１７０万m²の能力を有しています。今回決定した新規設備投資により世界的にみても最大級の生産設備(年産約４３０万m²)を新設することにより、生産能力を年産約６００万m²まで引き上げる予定です。新規設備投資金額は約２０億円、工期は約１年で、１９９８年春頃の生産開始を目指します。

　複層ガラスは現在主として住宅用を中心に普及しており、今後さらに需要が増加すると共に非住宅用の開口部も複層ガラス化することが期待されており、Ｌｏｗ−Ｅ複層ガラスについても品種・厚味等のバリエーションが拡大していくことが予想されます。
当社は、２年後の１９９９年には複層ガラス全体の販売量を現在の約４倍の約１,０００万m²、その内Ｌｏｗ−Ｅ複層ガラスの販売量約４５０万m²を目標とし、複層ガラス事業での業界No.１の地位を確固たるものとし、さらなるシェアアップを目指します。

［ご参考］

1. Ｌｏｗ−Ｅガラスとは：
   1. Low emissivity(低放射)ガラスの略称。
      通常のガラスの放射率は０．８５、Low-Eガラスの放射率は０．１以下。
   2. Emissivity(放射)とは、エネルギーを持つたある材質が冷たい周りの環境に対してどれだけの放射能力を持つているかを示す数値。
   3. 放射率が低いほど、赤外線を反射する＝室内の暖房エネルギーを反射する＝断熱性を向上させる。
   4. 複層ガラスに使用されることにより、さらに断熱性・遮熱性を向上させることができる。




2. Ｌｏｗ−Ｅ複層ガラスの断熱性・遮熱性について：
   1. 単板ガラスに対して通常の複層ガラス(FL3-A6-FL3)の断熱効果は２.４倍。
   2. 通常の複層ガラス(FL3-A6-FL3)に対してLow-E複層ガラス(商品名「サンレーヌ」)の断熱効果は１.４倍。
   3. 遮熱型Low-E複層ガラス(商品名｢サンバランス｣)は、単板ガラスより約３０％の冷房コストダウン効果。

品種	熱貫流率	断熱効果		日射熱取得率		遮熱効果
単板ガラス	5.1	基準		0.86	基準	基準
通常複層ガラス	2.9	2.4倍	基準	0.78	91%
断熱Low-E複層	2.2	3.4倍	1.4倍	0.56	65%
遮熱Low-E複層	2.2	3.4倍	1.4倍	0.42	49%	△30%

• 注記：
  1. 熱貫流率：小さいほど断熱性が高い。（Ｋcal／m²h℃）
  2. 日射熱取得率：小さいほど遮熱性が高い。
  3. 複層ガラス(FL3-A6-FL3)：フロート単板３mm-空気層６mm-フロート単板３mmで構成されている通常の複層ガラス。断熱・遮熱Low-E複層ガラスも上記3)の通常複層ガラスと同じ構成だが、各々のフロート単板の各１枚にLow-E加工が施されている。

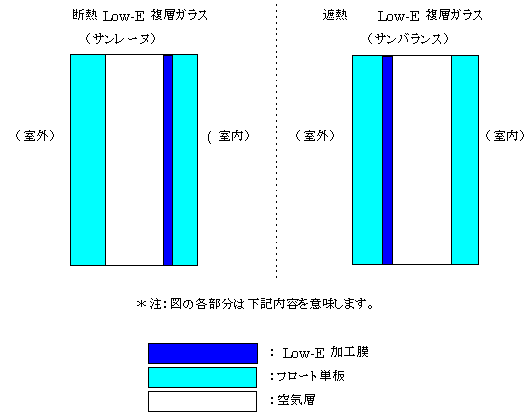

  4. 断熱Low-E複層ガラス・遮熱Low-E複層ガラスの構造：
