光導波路の基礎から材料設計まで徹底解説
光導波路は、光を効率的に制御・伝搬させるためのコンポーネント、部材であり、通信やセンシング、ディスプレイなど幅広い分野で注目されています。電気配線の限界を補う高速・省電力な情報伝送や、ARデバイスにおける小型・軽量化、さらには次世代ネットワークや光学センサーの高性能化に欠かせない存在です。
特に AR デバイスの設計では、広い視野角や均一な表示、アイボックスの確保、材料の透明性や屈折率調整など多くの課題があります。さらに表示の鮮明さや色精度、軽量・薄型化といった要素も快適性に直結し、コストや製造性との両立が求められます。
こうしたニーズに応える手段として、近年は光導波路の派生技術であるプレーナー導波路がARデバイスでは重視されており、高屈折率材料の利用によって広視野化や構造の簡素化が期待されています。

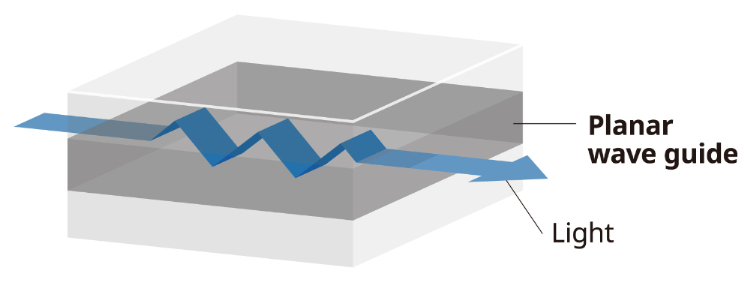

※「プレーナー導波路」は、ウェーブガイドの一種で、平面基板上に形成された導波路構造を指します。ウェーブガイドの詳細については
ウェーブガイド材料｜AR/MRグラス向け｜高屈折率ガラス
をご覧ください
光導波路の基礎知識
光導波路とは
光導波路は、屈折率差を活用して光を所定の経路に閉じ込め、伝搬させるための構造体です。一般的には、コア（高屈折率）とクラッド（低屈折率）の二層または多層で構成され、屈折率差に依存した光信号の強度分布を持ちながらコアに沿って伝播します。
代表的な形態には、スラブ型、リッジ型、チャネル型などがあります。
光導波路が注目される背景
光導波路は近年、情報通信やセンシングを中心に急速に重要性を増しています。電気伝送による高速通信の限界など、次世代ネットワークの要求性能を補う存在として、多くの分野で研究開発・実装が進められています。
- データセンターの高速・省電力化：電気伝送による高速通信の限界を補うため、シリコンフォトニクスの採用が加速。
- モバイル／ネットワーク（5G/6G）：フロントホール／バックホールの大容量化に伴い、低損失・高信頼の光部品が重要。（※上記2つを統合した構想としてIOWN構想などがある）
- ARグラス／ディスプレイ：薄型・軽量デバイスでの導波路利用（回折格子など）への関心が高い。
主な応用例
光導波路は、その高い自由度と集積化の容易さから、多様な分野で応用が広がっています。通信だけでなく、センシングや映像分野、産業機器に至るまで幅広い用途が存在します。
- 通信分野：データセンター内光配線、光トランシーバ、光スイッチ、AWG、フィルタ、結合器など。
- センシング分野：バイオ・化学分析（導波路干渉計、表面センサー）、環境モニタリング、LiDARの一部構成要素。
- 映像・ディスプレイ分野：ARグラスにおける入出射回折格子や導波路層。
- 産業機器：光学信号処理、レーザー導光、計測機器内の光路形成。
光導波路設計における技術課題
光損失の低減
光導波路の性能は、散乱損失（表面・側壁粗さ）、吸収損失（材料起因）、曲げ損失、結合損失（モード不整合・位置ずれ）など多因子で決まります。設計と製造プロセスを連動させ、下記を総合的に最適化することが肝要です。
- コア／クラッドの屈折率制御と均質性の確保
- 成膜・エッチングなどの導波路形成プロセスにおけるコア／クラッド界面の粗さ低減
- 曲げ半径や導波路断面形状の最適化
- 接続デバイス（光ファイバ・光源・画面）との結合光学設計（テーパ・グレーティング・カップラーなど）
製造コストと量産性
光導波路にはさまざまな製造方法があり、そのプロセスも多岐にわたります。
フォトリソグラフィ、ドライエッチング、ナノインプリント、レーザー加工など、プロセス設計はコストとスループットを左右します。マスター金型の作り込み、ライン幅変動、アライメント、膜厚・屈折率のばらつき管理、インライン計測の導入など、歩留まり設計が量産の鍵です。用途に応じて、ウェハプロセスかフィルム／ボード一体成形かを選択し、TCO（総保有コスト）を最小化します。
光導波路設計における技術課題
一般的に光導波路でガラスが使われる場面は限定的です。実際の採用は、石英系、ポリマー系が主流となることが多く、環境条件・必要性能・コストで材料を使い分けるのが現実解です。
ここでは各材料の特徴を俯瞰するために比較表を作成しました。これらの材料特性を基に最適解の考え方を示します。
■各材料の特性比較表
| 材料 | 低損失特性 | 加工性 | 耐環境性 | コスト |
|---|---|---|---|---|
| ガラス系 | 〇 | 〇 | ◎ | △ |
| 石英系 | ◎ | △ | ◎ | △ |
| ポリマー系 | △ | ◎ | 〇 | ◎ |
ガラス系
ガラス系材料は、光導波路の中でも高安定性・低損失が求められる分野で重要な役割を果たします。特に過酷な環境条件や長期安定性を重視する用途で効果を発揮します。
メリット
- 低損失・高安定性：組成制御により吸収が小さく、温度・湿度・化学環境に対して安定。
- 高い寸法・屈折率均一性：長手方向での特性ばらつきが小さい。
- ハーメチック性：封止・パッケージングとの相性がよい。
デメリット／留意点
- パターニング難易度とコスト：微細加工・高アスペクト比の形成は設備・プロセス依存でコスト高になりやすい。
適した用途例
- 産業用・屋外用・車載用センサーや化学分析機器での導光路
- 可視域での導波や入出射光学の安定化が求められる装置、AR/MRグラス向け導波路素子
- 小型化や曲げ半径短縮が必要で、長期安定性を重視する光学モジュール
高屈折率ガラスを使用することでコア／クラッドの屈折率差を大きくできるためは、同一断面での光閉じ込めを高め、曲げ損失の抑制やフットプリント縮小に寄与します。その一方で、設計・加工の自由度やコストとのバランス評価は不可欠です。
石英系
石英（シリカ）材料は、光導波路の中でも最も標準的かつ信頼性の高い材料として広く用いられています。高い光学的透明性と化学的安定性を有し、通信波長帯（特に1.3〜1.55 μm）における低損失特性に優れています。
メリット
- 極低損失・高透明性：1.55 μm帯での光吸収が非常に小さく、長距離伝送に最適。
- 熱的・化学的安定性：高温環境下でも特性変化が少なく、耐湿・耐薬品性に優れる。
- 成熟した製造プロセス：光ファイバ技術や半導体微細加工技術を応用でき、再現性・信頼性が高い。
- 屈折率制御性：ドーピング（Ge, P, Bなど）により精密な屈折率設計が可能。
デメリット／留意点
- 加工難度とコスト：高温プロセス（プラズマCVD、フレームヒーティング等）が必要で、装置投資や工程コストが高い。
- 小型・高集積化の制約：屈折率コントラストが低いため、曲げ半径が大きくなる傾向。
- 形成速度の制限：成膜・熱処理に時間を要し、量産スループットが低下する場合がある。
適した用途例
- 光通信向けPLC（Planar Lightwave Circuit）やAWG（Arrayed Waveguide Grating）
- 高精度干渉計・光センサー・分光計測システム
- レーザー干渉測定・光周波数コムなどの研究用途
- 高信頼性を要する宇宙・防衛・インフラ監視用光学モジュール
ポリマー系
ポリマー系材料は、加工容易性や量産適性に優れており、コスト効率の高い導波路実装を可能にします。柔軟基板対応もできるため、ボードレベル配線やモバイル機器への適用で注目されています。
メリット
- 加工性・量産適性：ナノインプリント・フォトリソグラフィで大面積・低コスト化が可能。
- 柔軟基板対応：ボード・フィルム上に形成でき、短距離光配線に適合。
- 屈折率設計の自由度：材料設計でnを広く調整できる。
デメリット／留意点
- 吸湿・熱特性：湿度・温度による屈折率・寸法変化、長期安定性の確保が課題。
- 耐薬品性・耐紫外：用途により劣化対策が必要。
適した用途例
- 産業用・屋外用・車載用センサーや化学分析機器での導光路
- ボードレベル光配線やデータセンター内の短距離インターコネクト
- AR/VR/MRディスプレイ向け導波路・回折素子（軽量・大面積形成性を活用）

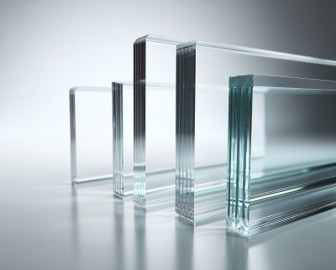

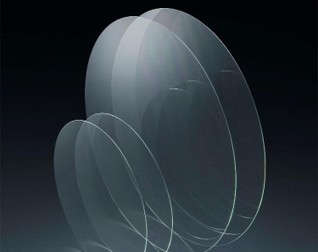

AGCが提供する高屈折率ガラス
AGCの高屈折率ガラスは、小型化・曲げ損失の抑制・環境安定性といった観点で、特定用途の導波路に有効な選択肢となり得ます。特に下記シーンでの採用余地があります。
- 過酷環境（高温高湿、薬品環境）での長期安定性が求められる装置
- 可視～近赤外での安定した導波が必要な分析・計測機器
- 小型光学モジュールで曲げ半径の制約が厳しい設計
特徴
- 高屈折率：高いモード閉じ込めにより、光学素子の小型化に貢献
- 材料均一性：厚み方向・面内の屈折率ばらつきが小さく、設計値に忠実
- 耐環境性：温湿度変動や薬品環境下での特性変動が小さい
活用検討のポイント
- 目標仕様（損失、波長、曲げ半径、温湿度条件、TCO）を数値化して比較検討
- ポリマーとのハイブリッド構成（入出射・バス導波路のみガラスなど）
- 加工・封止プロセス（レーザー加工、エッチング、接合）の評価
