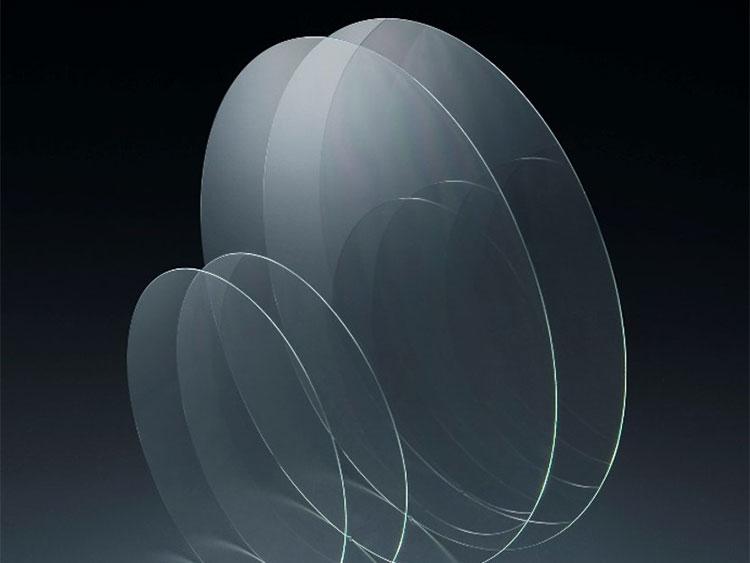

AGCの高屈折率ガラス基板は、AR/MRグラスやHUDなどといった次世代ディスプレイに使われるガラス基板として、広視野角且つ画像鮮明性に必要な全ての特性を備えています。
広視野と鮮明な映像体験を支える、次世代の高屈折率ガラス
AR/MRグラスやヘッドアップディスプレイに求められるのは、限られた空間でいかに広い視野と高解像度の実現です。そのために必要な高屈折率と超平坦性を兼ね備えているのがAGCの高屈折率ガラスです。高透過率と表面平滑性により光学損失を抑え、映像の明るさと色再現性を確保。さらに長期使用を見据えた高い信頼性で、次世代デバイスの安定した性能を支えます。研究開発段階からの小ロット試作にも対応しており、設計初期から量産まで一貫した対応が可能です。
製品ラインナップ
本製品は、屈折率1.80から2.10まで幅広く展開し、用途に応じた最適な光学設計を可能にします。いずれのタイプも高い透過率と優れた光学均質性を備えており、TTVや表面粗さなど厳格な品質管理基準を満たしています。サイズは6〜12インチから選択可能で、厚みは0.3mm以上に対応しています。さらにARコーティングなどの光学膜もカスタマイズ可能で、R&D段階の小ロット試作から量産対応まで柔軟にご利用いただけます。
High Refractive Index Glass Properties M100 Series
| Type | M110 | M120 | M135 | M150 | M160 | M200 |
|---|---|---|---|---|---|---|
| Refractive Index | 1.80 | 1.90 | 1.95 | 2.00 | 2.04 | 2.10 |
| Internal Transmittance@460nm(10mm) | ≧99% | ≧97% | ≧96% | ≧97% | ≧97% | ≧97% |
| Abbeʼs Number | 47 | 31 | 30 | 29 | 26 | 18 |
| Size | 6/8/12inch* | |||||
| Notch / Orientation Flat | Available | |||||
| Thickness | ≧0.3mm | |||||
| TTV | Normal Grade: ≦0.5μm / Fine Grade: ≦0.2μm | |||||
| Surface Roughness | <0.5nm | |||||
| Scratch/Dig | 40/20** | |||||
| Anti Reflection Coating*** | Available | |||||
- *Depends on glass type
- **MIL-PRF-13830B
- ***Also available for other optical coating and can be customized.
For coatings other than AR coating, please contact us.
製品の特徴

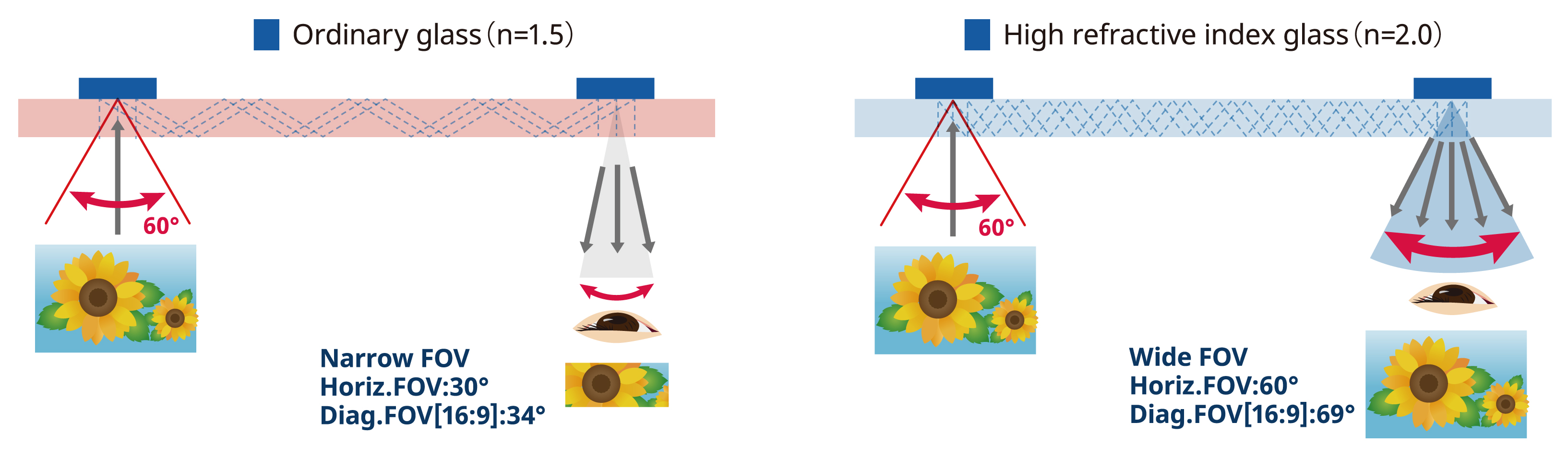

高屈折率による広視野角の実現
当社の高屈折率ガラス（n > 1.7）は、全反射臨界角を広げることで従来よりも広い視野角を実現します。これによりARグラスやHUDでの没入感が飛躍的に向上させることができます。一般的な光学ガラスでは到達し得ない視野拡張を可能にし、次世代デバイス設計に大きな自由度をもたらします。
高透過率と光学品質による鮮明な映像伝搬
内部透過率95%以上という高い透明性に加え、TTV≦0.5µm、表面粗さ≦0.5nmという高精度加工により、導光時の光損失を最小限に抑制します。それにより、映像の明るさ・色再現性・解像度を余すところなく引き出すことが可能です。他材料に比べ光学均質性に優れるため、AR/MRデバイスで求められる「鮮明で違和感のない映像体験」を実現します。
高屈折率ガラスの用途例

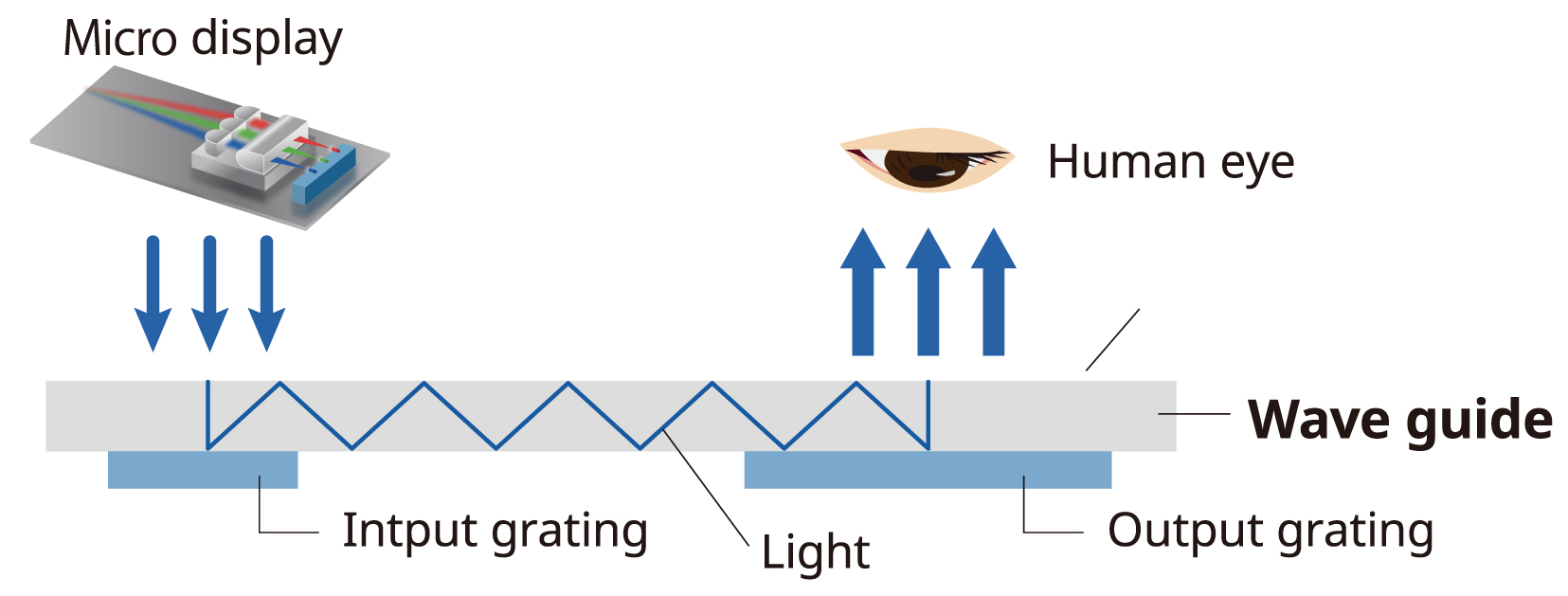

AR/MR向け導光板(ウェーブガイド)
高屈折率ガラスは、AR/MRデバイスに不可欠な導光板（ウェーブガイド）としての用途に最適です。高屈折率により広視野角を実現しつつ、高透過率と高平坦性で映像の明るさと鮮明さを維持。さらに信頼性に優れた素材特性により、長期使用においても安定した性能を発揮し、次世代の没入型体験を支えます。
車載ヘッドアップディスプレイ向け導光板
高屈折率ガラスは、車載ヘッドアップディスプレイに求められる高い視認性と耐久性に対応します。高屈折率ガラスにより広い投影領域を確保し、高透過率と表面平滑性で鮮明な映像を実現します。さらに優れた耐熱性・耐湿性により、車載環境下でも長期にわたり安定した性能を発揮し、安全で快適なドライビング体験を支えます。
高屈折率ガラスの調達に関するFAQ
Q:試作・評価用に少量から購入できますか？
はい。量産前のR&D段階から対応可能です。最小ロットや形状仕様はご相談に応じますので、まずはサンプルワークや評価試験からお試しください。
Q:カスタム形状や特殊サイズの対応は可能ですか？
可能です。ガラス厚み、形状、表面処理（コーティング等）を含め、設計段階から共同検討いたします。特にAR/MR用導光板やHUD用光学素子向けの特殊仕様にも対応しています。
関連情報
AR/MRグラス向け高屈折率ガラスウエハの開発
当論文は、AR/MRグラス用に最適化された高屈折率ガラスウエハ（M100）を、組成設計と溶解技術の工夫によって高い透明性・軽量性などを保ちながら開発したことを報告するものです。
CES 2025 Innovation Awards®のXR技術部門で「M100/200シリーズ」が表彰されました。
AGCの「M100/200シリーズ」は、CES 2025 Innovation Awards®のXR技術部門で表彰され、その透明性や屈折率、均一な表面品質により、AR/MRグラスの視野、鮮明さ、画像精度を大幅に向上させる次世代光学素材として高く評価されました。
