2022年04月13日製品リリース

広島市平和記念公園の５Gエリア拡充にガラスアンテナWAVEATTOCH®を採用

―景観を守りながらサービスエリアを拡充―

株式会社NTTドコモ中国支社（広島市中区、支社長：白川貴久子、以下ドコモ）は、ドコモとＡＧＣ株式会社（東京都千代田区、社長：平井良典、以下ＡＧＣ）が共同開発したガラスアンテナ（製品名：WAVEATTOCH®）を導入し、広島市の平和記念公園内で５G通信サービスを拡充します。

広島市は、1981年に「広島市都市美計画」を策定し、良好な景観形成に向けた施策を早くから進めており、世界遺産である原爆ドームおよび平和記念公園周辺地区については、景観計画重点地区として特に厳しい基準を定めています。このため、同地区の景観を保全しつつ5G通信を提供する基地局の設置方法が課題となっていました。

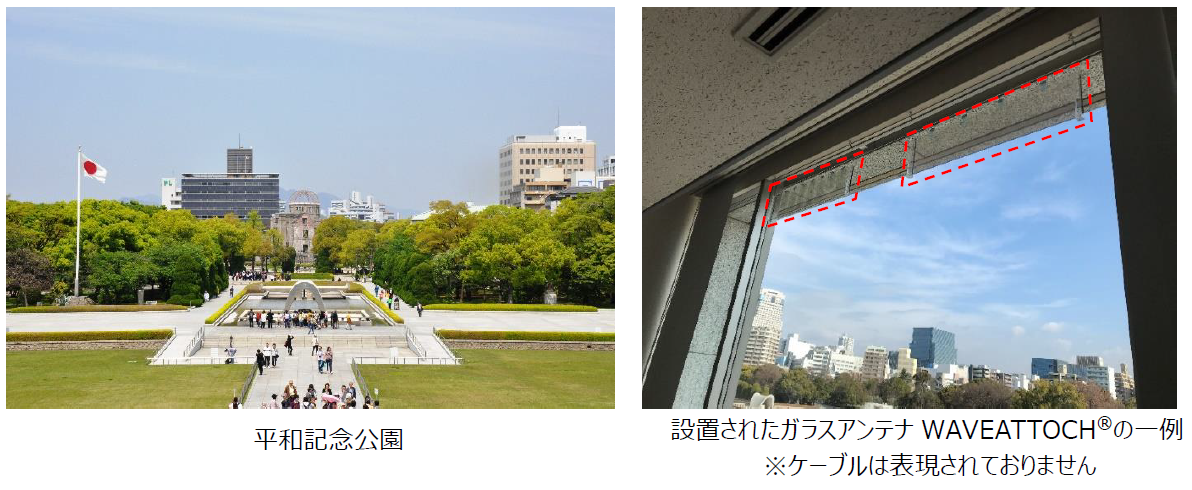

このたび平和記念公園内の施設に設置されたガラスアンテナWAVEATTOCH®は、室内側の窓ガラスに貼り付けることにより、屋外をサービスエリア化することができるガラス製のアンテナです。透明な素材が使用されており、低層階に設置しても通行人から目立ちにくい配慮がされています。このように、街の景観を守りながら5G通信を提供することが可能なため、複数個所への設置が実現しました。

ドコモとＡＧＣは両社の強みを活かし、今後も通信に関する社会課題の解決に向けて取り組んでいきます。

＜ご参考＞

1. 5G対応ガラスアンテナWAVEATTOCH®（ウェーブアトッチ）について

■ 特徴
・既存窓に透明なガラスアンテナを設置するため、街の景観、ビルの外観、室内デザインを損ないません
・建物の室内側に設置するため、足場設置や土台工事は不要です
・自在な設置箇所とビーム形成技術により、柔軟なエリア設計を可能とするスモールセル向けアンテナです
・Glass Interface Layer*の効果により、窓ガラスを通過した際の電波の減衰・反射を抑えます
　　*アンテナ本来の持つ性能を引き出す技術

■サイズ、質量

　サイズ

　843ｍｍ × 185ｍｍ

　質量

　約2 kg

アンテナガラスのみのサイズ、重量。ケーブル、既存ガラスへの取り付け部材、付属品は除きます。

■アンテナ特性

　項目

単位

高利得タイプ

ワイドビームタイプ

　周波数

MHz

3600～3700

4500～4600

3600～3700

4500～4600

　利得

dBi

9.5

9.0

5.0

5.0

　チルト角

deg.

25

25

26

21

　半値幅(垂直面)

deg.

30

26

37

30

　半値幅(水平面)

deg.

30

26

80

80

　耐電力

W/系統

5以下

5以下

　VSWR

－

2以下

2以下

表中の値は各周波数帯域での代表的な数値となります。

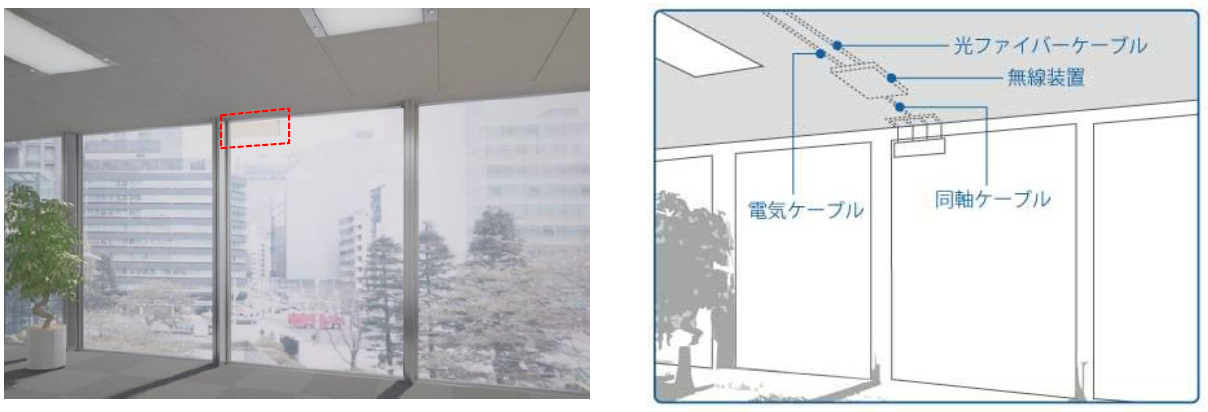

■ガラスアンテナ設置イメージ
