ガラスモールド精密成形技術を駆使して作製された光学機器の性能を向上させる非球面のガラスレンズです。
AGCでは非球面ガラスモールドレンズの製造技術を用いて様々な用途や形状への対応が可能です。ガラスモールド成型は加工精度と量産性に優れた製造方法で、高い形状精度、低欠陥でのレンズ生産において量産時のコストダウンを実現します。AGCでは、ガラスモールド精密成形技術を駆使し、お客様のご要望に応じた様々な非球面レンズを作製・提供しています。AGCの製品は基本的にはお客様ごとの仕様に合わせてのカスタマイズ品となります。このページで載せている製品例以外の加工についてもご対応が可能か検討いたしますので、お気軽にお問合せください。
リヒートプレスなど別の製法で成型するレンズについては製品紹介ページよりご参照ください。
ガラスモールドレンズ仕様

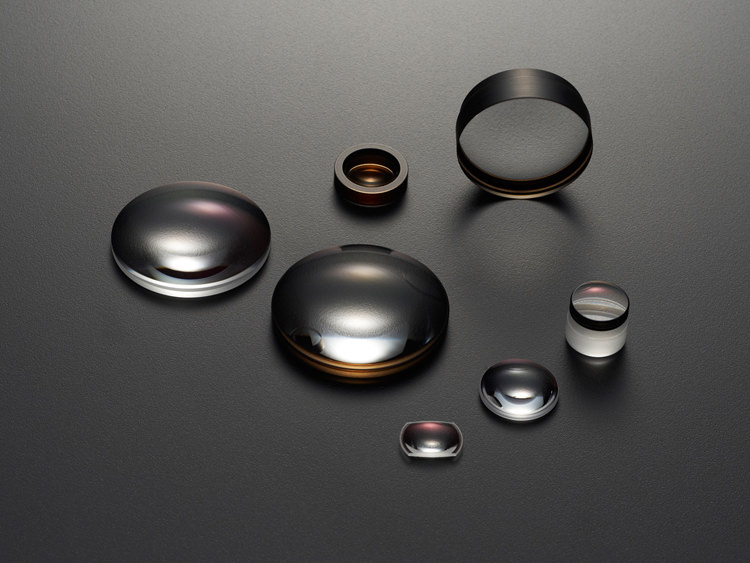

非球面ガラスモールドレンズ

ガラスモールド精密成形技術を駆使して作製された光学機器の性能を向上させる非球面のガラスレンズです。デジタルカメラや車載カメラなどに利用されます。ガラスであるために、耐久性などに優れており、非球面形状により、画質の向上、レンズ仕様枚数の削減といったメリットがあります。
使用用途 |
・デジタルカメラ、監視カメラ、車載カメラ ・プロジェクター ・センシング機器 |
---|---|
レンズ形状 | 両凸、メニスカス(凸、凹)、両凹、トロイダル、等 |
レンズタイプ | 単レンズ、接合レンズ(2枚接合、3枚接合) |
サイズ | φ 1 - 48.5 mm(仕様詳細はご相談ください) |
特殊加工 | Iカット、Dカット、矩形カット、等(仕様詳細はご相談ください) |
角型非球面ガラスモールドレンズ

ガラスモールド精密成形技術を駆使して作製された角型の非球面ガラスモールドレンズです。精密成型による高い光学性能とガラスの信頼性・安定性といった特徴に加え、円筒形状ではないために配置した際に安定し、実装時の位置合わせを容易にすることができます。例えば通信機器など小さいスペースで使われる光学モジュールの性能、およびレンズ実装性を向上させる非球面ガラスレンズです。
使用用途 | 光通信モジュールなど |
---|---|
レンズ形状 | 両凸、平凸、等 |
レンズタイプ | 単レンズ |
サイズ | 0.6 - 1.5 mm × 0.6 - 1.5 mm(仕様詳細はご相談ください) |
シリンドリカル(トロイダル)ガラスモールドレンズ

ガラスモールド精密成形技術を駆使して作製された様々なビームパターンを形成させる非球面のガラスレンズです。
AGCでは、ガラスモールド精密成形技術を駆使し、円形のレンズ以外にもお客様のご要望に応じた様々な非球面レンズを作製・提供していますので、新しい特殊形状についてもご相談ください。
使用用途 |
・プロジェクター ・センシング機器 |
---|---|
レンズ形状 | 両凸、平凸、等(両面可) |
レンズタイプ | 単レンズ |
サイズ | 0.5 mm × 0.75 mm - 10 mm × 12 mm (仕様詳細はご相談ください) |
カルコゲナイド非球面ガラスモールドレンズ

赤外線透過性に優れるカルコゲナイドガラスを素材としガラスモールド精密成形によって作製された非球面のガラスレンズです。AGCでは、量産性の優れた金型モールド成型により可視域用の非球面レンズと同様、高精度で様々な形状のカルコゲナイドガラス非球面レンズの作製が可能です。成型から製膜加工まで一貫プロセスで対応しており、高温・高湿度な環境下で使われる用途でも高い信頼性を持っています。加工についても下記のように対応可能ですのでご相談ください。
- 食ガラス素材の持つ高い赤外線透過性を生かしたレンズが実現可能
- レンズ表面には高機能な反射防止膜が付加可能
- レンズ表面には回折格子機能が付加可能
使用用途 |
・監視カメラ ・ナイトビジョン用(車載)カメラ ・赤外線分析機器 |
---|---|
レンズ形状 | ご相談ください |
レンズタイプ | 単レンズ |
サイズ | φ5 - 14.2 mm(仕様詳細はご相談ください) |

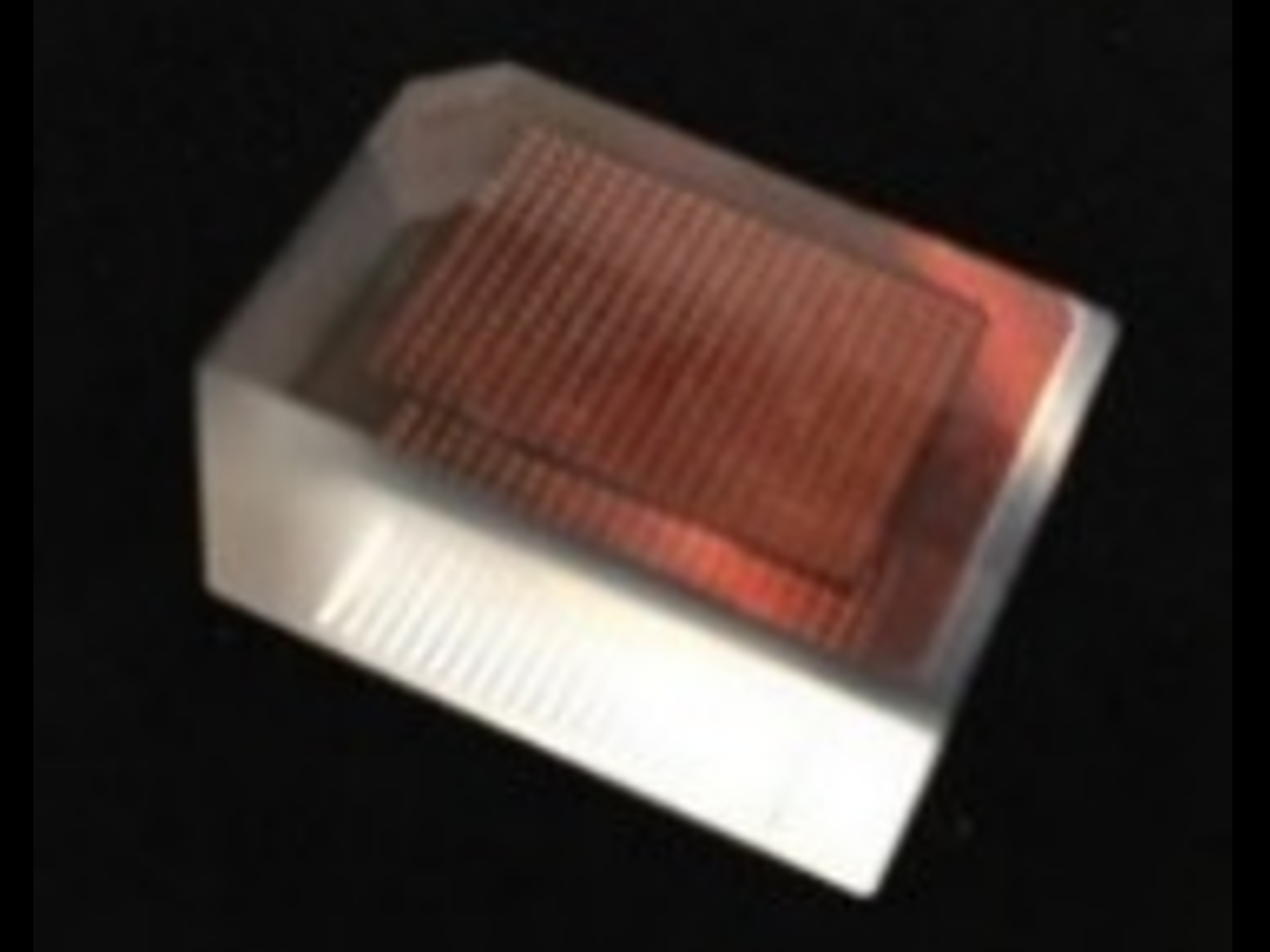

ガラスモールドマイクロレンズアレイ

ガラス基板上にガラスモールド精密成形によって作製された光学素子(レンズアレイ)です。 AGCでは、光学ガラス素材にガラスモールド精密成形技術を適用し、お客様のご要望に応じたマイクロレンズアレイを作製・提供しています。ガラスを用いることで樹脂で成形されたレンズアレイに比べて、高い耐光性や、安定した熱特性を有しています。加工についても下記のように対応可能ですのでご相談ください。
- サブミクロンレベルの高い形状精度のレンズが形成可能
- 高い精度で様々な間隔のレンズ配置(アレイピッチ)が可能
- 片面アレイ、両面アレイのいずれについても作製可能
- 表面コーティングにより反射防止膜などが付与可能
使用用途 |
・デジタルカメラ、ライトフィールドカメラ ・プロジェクター ・その他光拡散制御機器 |
---|---|
レンズ形状 | ご相談ください |
レンズタイプ | 片面アレイ、両面アレイ |
サイズ | 最大 15 mm × 20 mm(仕様詳細はご相談ください) |
